HCF不是美剧梗：两条非法操作码如何锁死M6800

1977年12月，《BYTE》杂志刊出Gerry Wheeler的《Undocumented M6800 Instructions》。文中有两个字节很扎眼：$9D和$DD。Wheeler把它们命名为HCF，Halt and Catch Fire。

这不是后来AMC剧集造出来的流行语。剧集晚得多。HCF先是程序员式玩笑，后来被拿来指代一类真实现象：某段机器码、非法操作码或未公开状态，会让CPU停止正常执行，系统通常只能reset，严重时要power-cycle。

我更在意的是后半句。HCF不是“芯片里藏了恶意后门”的故事。它更像早期处理器设计留下的边角：手册写的是秩序，硅片上还有没被写进手册的路径。

HCF说的不是起火，而是CPU进入不可恢复状态

HCF这个名字本来就带玩笑味。

汇编指令常用三字母助记符，比如ADD、CMP、JMP。工程师也会编一些黑色幽默式名字，HCF里的“Catch Fire”多半也在这个语境里。

但玩笑之所以留下来，是因为它碰到了硬件事实。

早期CPU并不会为每个未使用的操作码都设计干净出口。晶体管预算有限，译码逻辑也要省。于是，256种字节模式里，官方手册只解释其中一部分，剩下的位模式不一定会被安全地当成NOP。

有的非法操作码会像无害空指令。有的会改寄存器。有的会进入半测试状态。有的会把CPU锁住。

这就是HCF真正指向的东西：不是火焰，而是失控。

需要划清一个边界。IBM System/360相关传闻里，“catch fire”常被联系到磁芯存储反复访问、局部过热这类物理风险。但到Motorola 6800这里，重点不是芯片真的烧起来，而是CPU不再执行正常程序。

这个区别很要紧。把HCF理解成“所有CPU都会物理起火”，是误读；把未公开指令理解成“厂商故意埋后门”，也证据不足。

M6800的$9D和$DD：地址线在跑，CPU已经不处理数据

Wheeler那篇文章的核心，是Motorola 6800的未公开操作码。

他统计M6800官方文档中有197个操作码，另有59个字节模式没有公开说明。在这些未公开操作码里，$9D和$DD被他命名为HCF。这个助记符是Wheeler给的，不是Motorola官方指令名。

触发后，M6800的表现很怪。

程序计数器继续递增。地址总线像16位计数器一样扫过内存。CPU持续发起读操作，却不处理读到的数据。中断也救不回来，恢复通常只剩复位或断电。

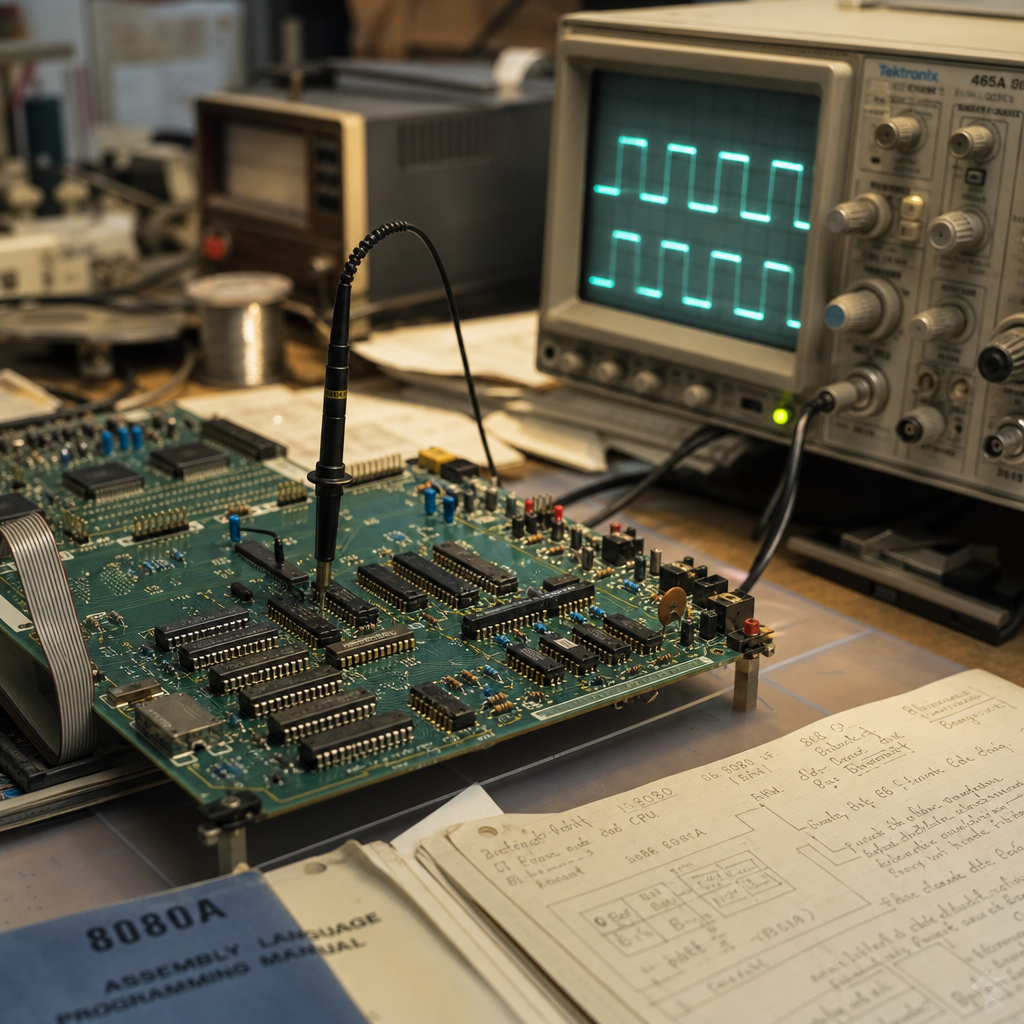

换成板级调试视角，这反而有用。David J. Agans在《Debugging》中提到，工程人员把DD叫作“Drop Dead”指令，因为它能让地址线和时钟线上出现适合示波器观察的规则方波。

用户看到的是死机。硬件工程师看到的，可能是一个便宜的测试信号源。

这张表背后的判断很简单：非法操作码不是同一种东西。

它们可能来自译码副作用，可能来自测试需求，也可能只是设计取舍。没有证据时，不该把它们一概说成恶意后门。疑罪从无，在芯片史里同样适用。

对复古开发者和验证团队，HCF不是段子，是决策成本

最受影响的不是普通消费者，而是两类人。

一类是复古计算、汇编和模拟器开发者。对他们来说，问题不是“官方手册有没有写”，而是“真实机器是不是这么跑”。

如果要做游戏机模拟器、老式单板机修复、教学CPU板，开发者至少要多做一个选择：默认按官方指令集实现，还是增加“真实硅片兼容”选项。更稳的做法，是把未公开操作码单独列成测试项，并在文档里说明哪些行为可复现，哪些只在特定芯片上观察到。

另一类是芯片验证和安全研究人员。

Pentium F00F bug就是后来的提醒。这个问题常被写作字节序列F0 0F C7 C8，特定非法指令会让早期Pentium挂起。它不属于复古冷知识，而是说明一件事：异常路径比正常路径更难测干净。

现代x86复杂得多。厂商有形式化验证、微码更新、内部测试套件，外部研究者也会做fuzzing，把随机或边界输入喂给处理器，寻找异常状态。

这里的现实约束也很硬。公开指令越多，兼容包袱越重，微架构越复杂，非法状态越不可能只靠人工审查扫完。真正该看的，不是哪颗芯片会不会“起火”，而是三件事：厂商是否把异常行为写进勘误，是否能用微码或系统补丁隔离问题，修补时会不会破坏旧软件兼容性。

这也是HCF留下来的技术史价值。

它把一个冷笑话拉回了工程现场：手册之外不是虚无，那里有译码逻辑、测试模式、兼容债，也有会把系统拖死的缝。
