“ 新能源汽车的动力电池输出的是直流电，而驱动车辆行驶的电机却需要交流电才能正常运转。这时候，MCU 就发挥了关键作用，它能够将动力电池输出的直流电，通过一系列复杂而精妙的电路转换和控制技术，完美地转化为高压交流电，源源不断地输送给电机，驱动电机本体输出强劲的机械能，让汽车得以在道路上自由驰骋。”
目录：
1 MCU的组成与作用

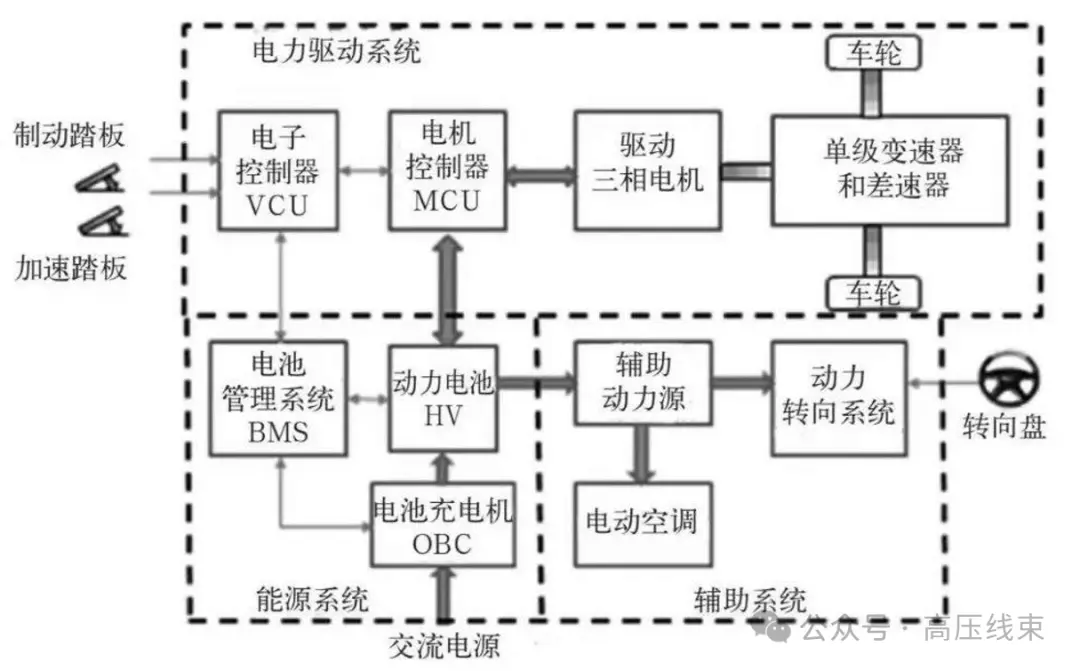

驱动电机是新能源汽车的三大件之一，它决定了新能源汽车的 负载 能力、 加速 能力、 爬坡 能力和 最高 车速，是新能源汽车获得前进 动力 的核心部件，同时也在一定程度上影响了汽车的整车能耗和续驶里程。

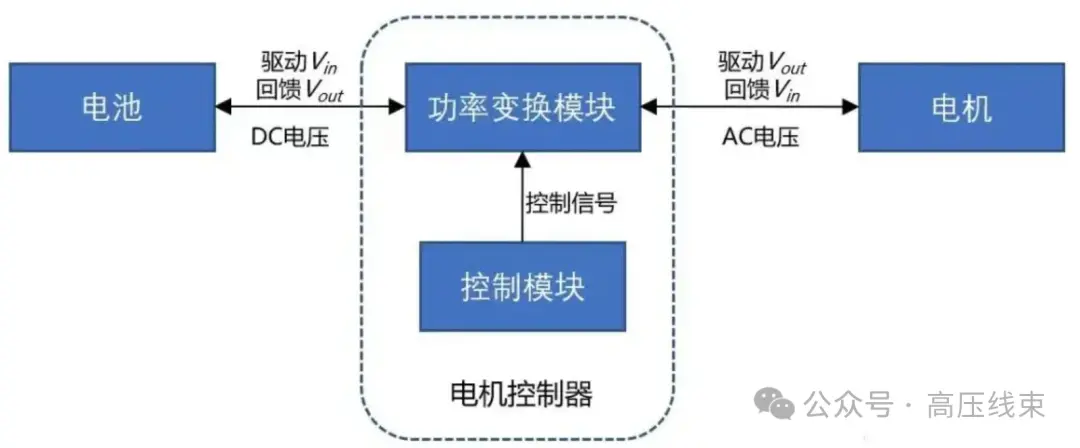

电机控制器 MCU （MotorControl Unit）是 电机的中央 控制枢纽 ，通过控制算法和策略执行多项重要功能，目标是 使电机的性能发挥到最佳状态， 以确保平稳高效的驾驶。
1.1 MCU的组成部分
MCU由硬件和软件两大部分协同构成，各自发挥着独特而关键的作用，共同保障新能源汽车的高效稳定运行。

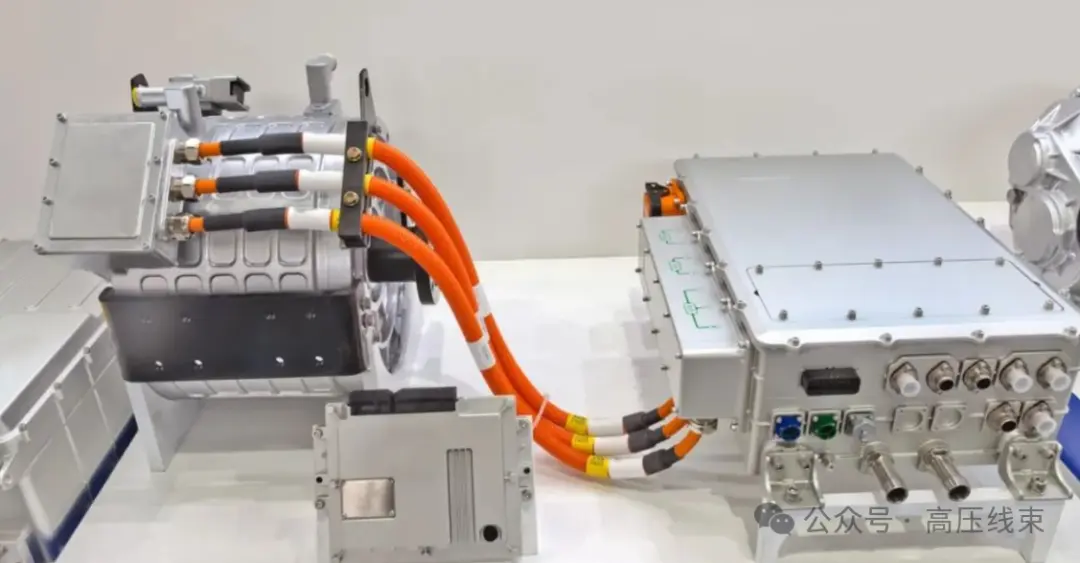

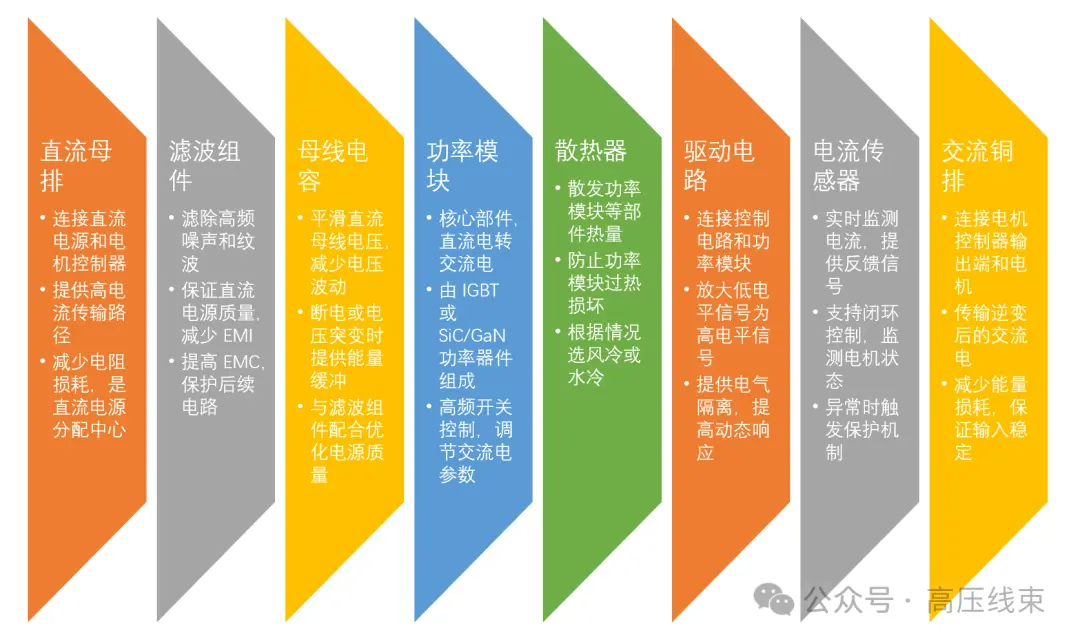

硬件部分是 MCU 的物理基础，其各个部分共同完成电能转换和控制信号处理的任务。电机控制器的主体部分包括直流母排、滤波组件、母线电容、控制电路、功率模块、散热器、驱动电路、电流传感器和交流铜排等。
软件部分全面负责整个系统的运行逻辑和控制策略制定。它能够敏锐地接收来自车辆控制单元（VCU）或操作界面的指令，精准实现电机的启动、停止、调速、换向等一系列复杂控制功能。通过运行先进的控制算法，如矢量控制、直接转矩控制等，控制电路能够实现高效、精确的电机驱动，使电机的运行更加平稳、高效。
在系统运行过程中，控制电路还会持续监测系统状态，密切关注电压、电流、温度等关键参数，并及时进行故障诊断和保护。一旦检测到异常情况，它能迅速采取相应措施，如报警、切断电路等，有效避免故障扩大，保障系统安全。以特斯拉为例，其 MCU 的软件系统不断优化升级，通过对电机的精准控制，不仅提升了车辆的动力性能和续航里程，还增强了车辆的安全性和稳定性 。
1.2 MCU的功能与作用
控制算法执行
MCU 能够执行多种复杂而精妙的控制算法，以实现对电机的高效、精准控制，让电机始终保持在最佳的运行状态。
在众多控制算法中，PID 控制算法堪称经典中的经典，通过对电机的转速、扭矩、电流等运行参数进行实时、严密的监测，不断地将这些实际运行参数与预先设定的目标值进行细致比对。一旦发现两者之间存在偏差，PID 控制算法就会迅速发挥作用，依据比例（P、Proportion）、积分（I、Integral）、微分（D、Derivative）这三个关键环节，对电机的输入信号进行动态、精准的调整。
电机驱动
MCU 在电机驱动方面扮演着至关重要的角色，它能精准地控制着电机驱动电路，实现电机的启动、停止、正反转和调速等一系列关键功能，为新能源汽车的稳定运行提供了坚实保障 。
当我们启动新能源汽车时，MCU 会迅速发出启动指令，通过驱动电路将控制信号传递给电机的功率模块。功率模块中的 IGBT 等功率器件在接收到信号后，按照特定的顺序和时间间隔依次导通和关断，将动力电池输出的直流电巧妙地转换为三相交流电，并输送给电机。电机在三相交流电的驱动下，开始旋转，带动车辆平稳起步。
在车辆行驶过程中，MCU 会根据驾驶员的操作意图和车辆的行驶状态，实时调整电机的转速和扭矩。当驾驶员踩下加速踏板时，MCU 会接收到加速信号，它会立即增加 PWM 信号的脉冲宽度，使电机的输入电压升高，从而提高电机的转速和扭矩，实现车辆的加速；反之，当驾驶员松开加速踏板或踩下制动踏板时，MCU 会减小 PWM 信号的脉冲宽度，降低电机的输入电压，使电机的转速和扭矩降低，实现车辆的减速或制动 。
如果驾驶员需要车辆倒车，MCU 则会改变功率模块中 IGBT 的导通顺序，从而改变三相交流电的相序，使电机反转，实现车辆的倒车功能。
能量管理
MCU 时刻密切监控着电池状态和电机负载，通过智能的能量回收机制，实现对能量的优化使用，有效提高车辆的续航里程 。
在车辆行驶过程中，MCU 会持续从 BMS 获取电池的电压、电流、温度以及剩余电量等关键信息，同时实时监测电机的运行状态和负载情况。当车辆处于制动或减速状态时，MCU 会迅速捕捉到这一信号，并立即启动能量回收程序。此时，电机不再作为动力输出装置，而是摇身一变成为一台发电机，将车辆的动能转化为电能 。
MCU 通过精确控制电机的发电状态，将产生的电能高效地回馈给电池进行储存。在这个过程中，MCU 会根据电池的实时状态，合理调整能量回收的强度和功率，确保电池能够安全、稳定地接受回馈的电能。如果电池电量已经接近饱和，MCU 会适当降低能量回收的强度，避免电池过充；反之，如果电池电量较低，MCU 则会提高能量回收的效率，尽可能多地将动能转化为电能储存起来。
故障诊断与保护
MCU 实时监测电机及其驱动系统的工作状态，能够及时、敏锐地发现任何异常情况，并迅速采取一系列有效的保护措施，全力确保电机和整个驱动系统的安全稳定运行 。
在车辆行驶过程中，MCU 会不断地从各个传感器获取电机的转速、电流、温度、位置等关键数据，并依据这些数据对电机的运行状态进行全面、深入的分析和判断。一旦检测到电机的电流超过额定值，出现过载现象，MCU 会立即采取降低电机功率的措施，减少电流的输出，避免电机因过热而损坏。如果过载情况较为严重，MCU 会果断切断电机的电源，使电机停止运行，以保护电机和其他相关部件不受损坏 。
当 MCU 监测到电机的温度过高时，它会迅速启动散热系统，加大散热力度，降低电机的温度。散热系统可能包括风冷或水冷装置，MCU 会根据温度的具体情况，合理调整散热风扇的转速或冷却液的流量，确保电机始终在适宜的温度范围内运行。如果温度持续升高且无法得到有效控制，MCU 会采取紧急措施，如降低电机功率或停止电机运行，防止电机因过热而烧毁 。
MCU 还具备对电机及其驱动系统进行短路保护、过压保护、欠压保护等多种保护功能。当检测到电路中出现短路故障时，MCU 会在瞬间切断电源，避免短路电流对电路元件造成损坏；当电压过高或过低时，MCU 也会及时做出反应，采取相应的措施，如调整电机的工作状态或发出警报信号，确保系统的正常运行。
通讯与数据处理
MCU 作为新能源汽车电子控制系统中的重要一员，还是一位高效的 “信息交互官”，负责与其他电子控制单元（ECU）进行密切、顺畅的通讯，并对大量的数据进行精准、快速的收集和处理，为实现更复杂、智能的驾驶辅助功能奠定了坚实基础 。
在新能源汽车的电子电气架构中，各个 ECU 就像是一个个独立的 “小大脑”，它们分别负责车辆不同系统的控制和管理。而 MCU 则通过 CAN 总线、LIN 总线等通信网络，与整车控制器（VCU）、电池管理系统（BMS）、车身控制器（BCM）等其他 ECU 建立起紧密的联系，实现信息的实时共享和交互 。
当驾驶员操作车辆时，VCU 会收集来自各种传感器的信号，如加速踏板位置、制动踏板位置、方向盘转角等，并对这些信号进行分析和处理，然后将相应的控制指令发送给 MCU。MCU 接收到指令后，会根据指令要求控制电机的运行状态，同时将电机的实时运行数据反馈给 VCU，以便 VCU 对整车的运行状态进行全面监控和调整 。
2 MCU 的工作原理
MCU 的工作原理可以简单理解为一个信息处理和指令执行的循环过程，它通过不断地采集电机的运行数据，依据预设的控制算法进行分析决策，然后输出相应的控制信号来调节电机的运行状态，确保电机能够按照车辆的需求稳定、高效地工作。
2.1 数据采集
在新能源汽车行驶过程中，MCU 借助各种高精度传感器，实时收集电机的转速、温度、位置、扭矩等关键数据。
转速传感器运用电磁感应、霍尔效应等先进原理，精确测量电机的旋转速度，并将这些数据源源不断地传输给 MCU，让 MCU 时刻掌握电机的运转快慢 。
温度传感器紧密贴合在电机的关键部位，实时感知电机的温度变化，防止电机因过热而出现故障，一旦温度超出正常范围，它会迅速向 MCU 发出警报 。
位置传感器通过解析电机转子的位置信息，帮助 MCU 确定电机的运转角度和位置，为后续的精确控制提供关键依据。
扭矩传感器能够准确测量电机输出的扭矩大小，使 MCU 清楚了解电机的动力输出情况，以便根据车辆的行驶需求，如加速、爬坡等，灵活调整电机的工作状态 。
这些传感器就像 MCU 的 “触角”，为其提供了全面、准确的电机运行信息，是 MCU 实现精准控制的重要基础。
2.2 决策制定
当 MCU 收集到丰富的数据后，便会化身为一位睿智的 “决策大师”，依据预先设定的控制算法和策略，对这些数据进行深入、细致的分析。
比如，在车辆加速时，MCU 会根据加速踏板的位置信号以及电机的当前转速、扭矩等数据，运用先进的矢量控制算法或直接转矩控制算法，快速判断电机需要输出的扭矩和转速，以实现平稳、强劲的加速效果。矢量控制算法通过对电机的磁场和电流进行精确控制，将交流电机模拟成直流电机进行控制，大大提高了电机的控制精度和动态性能；直接转矩控制算法则直接对电机的转矩和磁链进行控制，响应速度快，控制精度高。
在这个过程中，MCU 还会充分考虑车辆的行驶状态、电池的电量和状态等因素，综合权衡后决定最佳的控制策略。当电池电量较低时，MCU 会适当降低电机的功率输出，以节省电量，延长车辆的续航里程；当车辆处于高速行驶状态时，MCU 会优化电机的控制策略，降低电机的能耗，提高车辆的能效。通过这种精准的决策制定，MCU 确保电机始终处于最佳的运行状态，为车辆的高效、安全行驶提供有力保障。
2.3 控制信号输出
在做出决策后，MCU 紧接着生成相应的控制信号，其中最常见的就是脉冲宽度调制（PWM）信号。PWM 信号就像是一串具有不同脉冲宽度的电信号序列，通过改变脉冲的宽度和频率，MCU 可以精确控制电机驱动电路中功率器件（如 IGBT）的开关状态。
当 PWM 信号的脉冲宽度变宽时，功率器件的导通时间变长，电机得到的平均电压升高，从而输出更大的扭矩和转速；反之，当脉冲宽度变窄时，电机的输出扭矩和转速则会相应降低。通过这种方式，MCU 实现了对电机输出的精确控制，使电机能够根据车辆的行驶需求，快速、准确地做出响应。
除了 PWM 信号，MCU 还可能输出其他类型的控制信号，如方向控制信号、制动控制信号等，以实现电机的正反转、制动等功能。这些控制信号通过驱动电路进行放大和隔离后，被传输到电机的各个绕组，从而驱动电机按照 MCU 的指令运行，为车辆提供稳定、可靠的动力支持 。
2.4 反馈调整
MCU 的工作过程并非是一个单向的控制过程，它还具备强大的 “自我调节” 能力，通过实时监测电机的运行状态，并与设定的目标值进行对比，根据偏差及时调整控制信号，实现对电机的精准控制，这就是反馈调整机制。
以车辆在行驶过程中的速度控制为例，MCU 会不断地从转速传感器获取电机的实际转速数据，并将其与驾驶员设定的目标速度进行比较。如果实际转速低于目标速度，MCU 会自动增加 PWM 信号的脉冲宽度，提高电机的输出扭矩和转速，使车辆加速；反之，如果实际转速高于目标速度，MCU 则会减小脉冲宽度，降低电机的输出，使车辆减速。通过这种不断的反馈和调整，MCU 能够确保车辆始终保持在设定的速度范围内行驶，为驾驶者提供稳定、舒适的驾驶体验 。
反馈调整机制还能有效应对各种复杂的行驶工况和外界干扰。当车辆爬坡时，电机需要输出更大的扭矩来克服重力，MCU 会根据扭矩传感器反馈的信息，及时调整控制信号，增加电机的扭矩输出；当车辆遇到颠簸路面或其他突发情况时，MCU 也能迅速做出反应，调整电机的工作状态，保证车辆的行驶稳定性和安全性。这种闭环控制方式使得 MCU 能够实时适应不同的工作条件，确保电机始终处于最佳的运行状态，大大提高了新能源汽车的性能和可靠性。
3 总结
在新能源汽车的技术体系中，电机控制器 MCU 以其独特的功能和卓越的性能，成为新能源汽车发展的核心驱动力。从精确的电机控制算法执行，到高效的电机驱动，再到智能的能量管理和可靠的故障诊断保护，以及顺畅的通讯与数据处理，MCU 全方位地保障了新能源汽车的安全、高效运行，为驾驶者带来了前所未有的驾驶体验 。
未来，随着人工智能、物联网、大数据等新兴技术的不断融合与创新，MCU 有望在性能、功能和应用场景等方面实现更大的突破 。我们有理由相信，在 MCU 技术的有力支撑下，新能源汽车将迎来更加辉煌的发展前景，为全球绿色出行和可持续发展做出更大的贡献 。
