STLD40D 储存到myST 大尺寸显示器背光的白色Led电源技术手册

2025-05-04

STLD40D 是一款工作电压为 3.0 V 至 5.5 V 的升压转换器。它可以提供高达 37 V 的输出电压,并可以驱动多达 10 个串联的白光 LED。该转换器是一个 PFM (脉冲频率调制) 电感器开关,可以在非连续 (DCM) 模式下工作。嵌入式升压开关 T 的最小 OFF 时间

西 南部

在内部是固定的,并允许限制开关频率。输出电流能力为 20 mA,输出电压为 37 V。通过感应通过电阻器 R 的 LED 电流来完成调节

搭载了LED

.该器件可通过逻辑使能信号引脚 EN 进行 ON/OFF。通过施加低频 PWM 信号,可以使 LED 变暗。最大峰值电感电流可通过连接电阻器 R 进行编程

设置

到引脚 R

设置

.

*附件:stld40d.pdf

所有功能

  • 电感器开关升压控制器
  • PFM 模式控制
  • 在 3.0 V 至 5.5 V 的宽输入电压范围内实现高效率
  • 具有自动重启功能的过压保护
  • 可调峰值电流限制
  • 具有 PWM 调光控制的使能引脚
  • 低关断电流 < 1 μA
  • 小型外部元件
  • 良好的负载和线路调节
  • QFN8 3 x 3 毫米

电路原理图

STLD40D 储存到myST 大尺寸显示器背光的白色Led电源技术手册 (https://ic.work/) 电源管理 第1张

1. 主要特点

  • ‌高效率升压转换器‌:适用于3.0V至5.5V的输入电压范围,能够输出高达37V的电压,驱动多达10个串联的白色LED。
  • ‌PFM模式控制‌:采用脉冲频率调制(PFM)模式,实现宽输入电压范围内的高效率。
  • ‌过压保护‌:具有过压保护功能,当输出电压超过设定阈值时自动重启。
  • ‌可调峰值电流限制‌:通过连接外部电阻R_SET,可以设置最大峰值电感电流。
  • ‌低关断电流‌:关断状态下的电流小于1µA,有助于降低待机功耗。
  • ‌小封装‌:采用QFN8 3x3mm封装,占用空间小。

2. 应用领域

  • ‌大型显示背光‌:适用于LCD背光、手机、PDA和组织器等设备。
  • ‌手持设备‌:任何由3.0V至5.5V电源供电的手持设备。

3. 电气特性

  • ‌输入电压范围‌:3.0V至5.5V
  • ‌输出电压范围‌:最高可达37V
  • ‌输出电流‌:在37V输出电压下,最大输出电流为20mA
  • ‌最大峰值电感电流‌:可调,范围从200mA至1A
  • ‌关断电流‌:小于1µA
  • ‌效率‌:在3.0V输入电压下,效率为75%;在5.5V输入电压下,效率为80%

4. 功能描述

  • ‌升压控制器‌:通过监测LED电流并调整开关频率和占空比,维持稳定的输出电压。
  • ‌可调峰值电感电流限制‌:通过检测开关T_SW的漏极电压,实现峰值电感电流的可调限制。
  • ‌使能引脚‌:通过EN引脚控制设备的开启和关闭,同时支持PWM调光。
  • ‌过压保护‌:当输出电压超过设定阈值时,设备自动关闭,并在电压降低至安全范围后自动重启。

5. 封装与尺寸

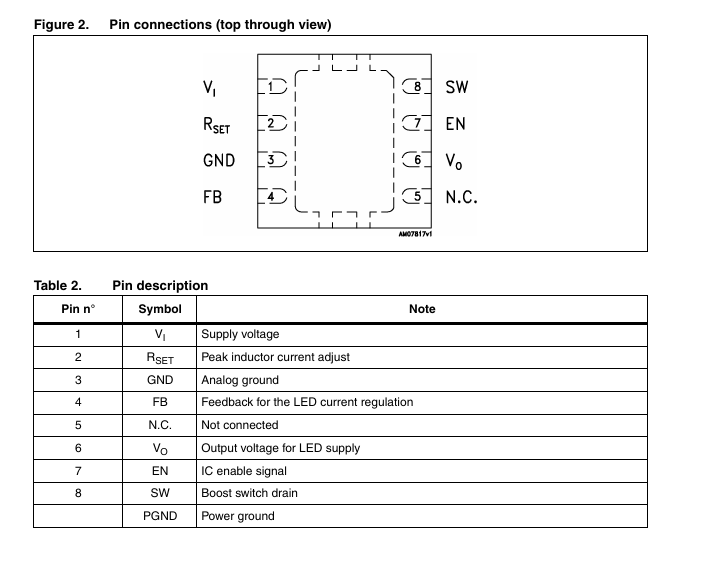

STLD40D 储存到myST 大尺寸显示器背光的白色Led电源技术手册 (https://ic.work/) 电源管理 第2张

  • ‌封装类型‌:QFN8 3x3mm
  • ‌详细尺寸‌:见数据表中的封装机械数据部分。

6. 典型应用电路

  • 数据表中提供了典型应用电路图,包括输入电容、输出电容、电感、续流二极管和LED的连接方式。

7. 性能特性

  • ‌负载和线路调节‌:具有良好的负载和线路调节能力,确保输出电压稳定。
  • ‌热性能‌:具有较低的热阻,有助于散热设计。

8. 设计指南

  • ‌外部组件选择‌:数据表中提供了输入电容、输出电容、电感和续流二极管的推荐值。
  • ‌PCB布局‌:建议采用两层PCB设计,并遵循特定的布局规则以减少电磁干扰(EMI)。
