霍尔传感器工作原理

霍尔传感器的工作原理是什么？

工作原理：

霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。

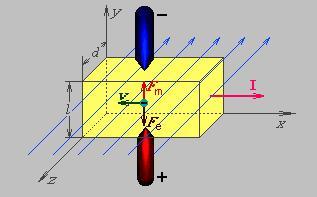

磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电轿燃压。

扩展资料：

霍尔传感器是一种磁传感器。用它可以检测磁场及其变化槐备，可在各种与磁场有关的场合中使用。霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。

霍尔传感器闭明虚按被检测对象的性质可将它们的应用分为：直接应用和间接应用。前者是直接检测受检对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，这个磁场是被检测的信息的载体，通过它，将许多非电、非磁的物理量转变成电学量来进行检测和控制。

参考资料：百度百科-霍尔传感器

永磁同步电机霍尔

永磁同步电机霍尔传感器工作原理是霍尔效应。根据查询相关资料：霍尔传感器以霍尔律犯陈李般取落效应为工作基础，是由霍尔元件和其附属电路组成的集成传感器，可以检测磁场变化。霍尔电流传感器基于磁平衡式霍尔原理，根据霍尔效应原理，从霍尔元件的控制电流端通入电流Ic，并在霍尔元件平面的法线方向上施加磁感来自应强度为B的磁场。

霍尔传感器工作原理

尔传感器 　　霍尔传感器是根据霍尔效应 （霍尔效应是磁电效应的一种，这一现象是美国物理学家霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象便是霍尔效应。这个电势差也被叫做霍尔电势差） 制作的一种磁场传感器
　　霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
　　流体中的霍尔效应是研究“磁流体发电”的理论基础。
　　1）电流传感器必须根据被测电流的额定有效值适当选用不同的规格的产品。被测电流长时间超额，会损坏末极功放管（指磁补偿式），一般情况下，2倍的过载电流持续时间不得超过1分钟。
　　（2）电压传感器必须按产品说明在原边串入一个限流电阻R1，以使原边得到额定电流，在一般情况下，2倍的过压持续时间不得超过1分钟。
　　（3）电流电压传感器的最佳精度是在原边额定值条件下得到的，所以当被测电流高于电流传感器的额定值时，应选用相应大的传感器；当被测电压高于电压传感器的额定值时，应重新调整限流电阻。当被测电流低于额定值1/2以下时，为了得到最佳精度，可以使用多绕圈数的办法。
　　（4）绝缘耐压为3KV的传感器可以长期正常工作在1KV及以下交流系统和1.5KV及以下直流系统中，6KV的传感器可以长期正常工作在2KV及以下交流系统和2.5KV及以下直流系统中，注意不要超压使用。
　　（5）在要求得到良好动态特性的装置上使用时，最好用单根铜铝母排并与孔径吻合，以大代小或多绕圈数，均会影响动态特性。
　　（6）在大电流直流系统中使用时，因某种原因造成工作电源开路或故障，则铁心产生较大剩磁，是值得注意的。剩磁影响精度。退磁的方法是不加工作电源，在原边通一交流并逐渐减小其值。
　　（7）传感器抗外磁场能力为：距离传感器5～10cm一个超过传感器原边电流值2倍的电流，所产生的磁场干扰可以抵抗。三相大电流布线时，相间距离应大于5～10cm。
　　（8）为了使传感器工作在最佳测量状态，应使用图1－10介绍的简易典型稳压电源。
　　（9）传感器的磁饱和点和电路饱和点，使其有很强的过载能力，但过载能力是有时间限制的，试验过载能力时，2倍以上的过载电流不得超过1分钟。
　　（10）原边电流母线温度不得超过85℃，这是ABS工程塑料的特性决定的，用户有特殊要求，可选高温塑料做外壳。
