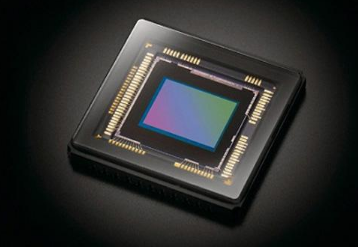

CMOS图像传感器的基本原理与应用
图像传感器一个直观的性能指标就是对图像的复现的能力。而象素阵列就是直接关系到这一指标的关键的功能模块。按照像素阵列单元结构的不同，可以将像素单元分为无源像素单元PPS(passive pixel schematic)，有源像素单元APS(activepixel schematic)和对数式像素单元，有源像素单元APS又可分为光敏二极管型APS、光栅型APS.
以上各种象素阵列单元各有特点，但是他们有着基本相同的工作原理。以下先介绍它们基本的工作原理，再介绍各种象素单元的特点。下图是单个象素的示意图。
(1)首先进入“复位状态”,此时打开门管M.电容被充电至V,二极管处于反向状态;
(2)然后进人“取样状态”.这时关闭门管M,在光照下二极管产生光电流，使电容上存贮的电荷放电，经过一个固定时间间隔后，电容C上存留的电荷量就与光照成正比例，这时就将一幅图像摄入到了敏感元件阵列之中了;
(3)最后进入“读出状态”.这时再打开门管M,逐个读取各像素中电容C上存贮的电荷电压。
无源像素单元PPS出现得最早，自出现以来结构没有多大变化。无源像素单元PPS结构简单，像素填充率高，量子效率比较高，但它有两个显着的缺点。一是，它的读出噪声比较大，其典型值为20个电子，而商业用的CCD级技术芯片其读出噪声典型值为20个电子。二，随着像素个数的增加，读出速率加快，于是读出噪声变大。
光敏二极管型APS量子效率比较高，由于采用了新的消噪技术，输出图形信号质量比以前有许多提高，读出噪声一般为75~100个电子，此种结构的C3&适合于中低档的应用场合。
在光栅型APS结构中，固定图形噪声得到了抑制。其读出噪声为10~20个电子。但它的工艺比较复杂，严格说并不能算完全的CMOS工艺。由于多晶硅覆盖层的引入，使其量子效率比较低，尤其对蓝光更是如此。就目前看来，其整体性能优势并不十分突出。 3.1噪声
这是影响CMOS传感器性能的首要问题。这种噪声包括固定图形噪声FPN(Fixed pattern noise)、暗电流噪声、热噪声等。固定图形噪声产生的原因是一束同样的光照射到两个不同的象素上产生的输出信号不完全相同。噪声正是这样被引入的。对付固定图形噪声可以应用双采样或相关双采样技术。具体地说来有点像在设计模拟放大器时引入差分对来抑制共模噪声。双采样是先读出光照产生的电荷积分信号，暂存然后对象素单元进行复位，再读取此象素单元地输出信号岩尺尘。两者相减得出图像信号。两种采样均能有效抑制固定图形噪声。另外，相关双采样需要临时存储单元，随着象素地增加，存储单元也要增加。
3.2暗电流
物理器件不可能是理想的，如同亚阈值效应一样，由于杂质、受热等其他原因的影响，即使没有光照射到象素，象素单元也会产生电荷，这些电荷产生了暗电流。暗电流与光照产生的电荷很难进行区分。暗电流在像素阵列各处也不完全相同，它会导致固定图形噪声。对于含有积分功能的像素单元来说，暗电流所造成的固定图形噪声与积分时间成正比。暗电流的产生也是一个随机过程，它是散弹噪声的一个来源。因此，热噪声元件所产生的暗电流大小等于像素单元中的暗电流电子数的平方根。当长时间的积分单元被采用时，这种类型的噪声就变成了影响图像信号质量的主粗禅要因素，对于昏暗物体，长时间的积分是必要的，并且像素单元电容容量是有限的，于是暗电流电子的积累限制了积分的最长时间。
为减少暗电流对图像信号的影响，首先可以采取降温手段。但是，仅对芯片降温是远远不够的，由暗电流产生的固定图形噪声不能完全通过双采样克服。采用的有效的方法是从已获得的图像信号中减去参考暗电流信号。
3.3象素的饱和与溢出模糊
类似于放大器由于线性区的范围有限而存在一个输入上限，对于CMOS图像传感芯片来说，它也有一个输入的上限。输入光信号若超过此上限，像素单元将饱和而不能进行光电转换。对于含有积分功能的像素单元来说，此上限由光电子积分单元的容量大小决定：对于不含积分功能的像素单元，该上限由流过光电二极管或三极管的最大电流决定。在输入光信号饱和时，溢出模糊就发生了。溢出模糊是由于像素单元的光电子饱和进而流出到邻近的像素单元上。溢出模糊反映到图像上就是一片特别亮的区域。这有些类似于照片上的曝光过困链度。溢出模糊可通过在像素单元内加入自动泄放管来克服，泄放管可以有效地将过剩电荷排出。但是，这只是限制了溢出，却不能使象素能真实还原出图像了。 据市场调研公司Cahners In-stat Group预测，未来几年内，基于CMOS图像传感器的影像产品将达到50%以上，也就是说，到时CMOS图像传感器将取代CCD而成为市场的主流。可见，CMOS摄像机的市场前景非常广阔.
今后几年，全球CMOS图像传感器销售量将迅速增加，并将在许多数字图像应用领域向传统的CCD发起冲击。这是因为CMOS图像传感器件具有两大优点：一是价格比CCD器件低15%~25%;二是其芯片的结构可方便地与其它硅基元器件集成，从而可有效地降低整个系统的成本。尽管过去CMOS图像传感器的图像质量比CCD差且分辨率低，然而经过迅速改进，已不断逼近CCD的技术水平，这种传感器件已广泛应用于对分辨率要求较低的数字相机、电子玩具、电视会议和保安系统的摄像结构中。
日本Nintendo有限公司推出的采用CMOS图像传感器的低分辨率数字相机，上市头两个月，销售量就达100万台。三菱公司、摩托罗拉、惠普、东芝和Intel公司也紧接着上市该类产品。 1.数码相机
人们使用胶卷照相机已经上百年了，20世纪80年代以来，人们利用高新技术，发展了不用胶卷的CCD数码相机。使传统的胶卷照相机产生了根本的变化。电可写可控的廉价FLASH ROM的出现，以及低功耗、低价位的CMOS摄像头的问世。为数码相机打开了新的局面，数码相机功能框图如右下图所示。
从图中可以看出，数码相机的内部装置已经和传统照相机完全不同了，彩色CMOS摄像头在电子快门的控制下，摄取一幅照片存于DRAM中，然后再转至FLASH ROM中存放起来。根据FLASH ROM的容量和图像数据的压缩水平，可以决定能存照片的张数。如果将ROM换成PCMCIA卡，就可以通过换卡，扩大数码相机的容量，这就像更换胶卷一样，将数码相机的数字图像信息转存至PC机的硬盘中存贮，这就大大方便了照片的存贮、检索、处理、编辑和传送。
2.CMOS数字摄像机
美国Omni Vison公司推出的由OV7610型CMOS彩色数字图像芯片和OV511型高级摄像机以及USB接口芯片所组成的USB摄像机，其分辨率高达640 x 480,适用于通过通用串行总线传输的视频系统。OV511型高级摄像机的推出，可使得PC机能以更加实时的方法获取大量视频信息，其压缩芯片的压缩比可以达到7:1,从而保证了图像传感器到PC机的快速图像传输。对于CIF图像格式，OV511型可支持高达30帧/秒的传输速率、减少了低带宽应用中通常会出现的图像跳动现象。OV511型作为高性能的USB接口的控制器，它具有足够的灵活性，适合包括视频会议、视频电子邮件、计算机多媒体和保安监控等场合应用。
3.其他领域应用
CMOS图像传感器是一种多功能传感器，由于它兼具CCD图像传感器的性能，因此可进入CCD的应用领域，但它又有自己独特的优点，所以开拓了许多新的应用领域。除了上述介绍的主要应用之外，CMOS图像传感器还可应用于数字静态摄像机和医用小型摄像机等。例如，心脏外科医生可以在患者胸部安装一个小“硅眼”,以便在手术后监视手术效果，CCD就很难实现这种应用。
4.应用于X光机市场
在牙科用X光机市场上，用于从口腔内侧给1～2颗牙拍摄X光片的小型CMOS传感器在欧洲已达到实用水平，在美国也在推广。而在从口腔外侧拍摄全景X光片的X光机领域，今后仍将以CCD传感器为主。 以上从与CCD的对比开始，介绍CMOS图像传感器器件物理层次的原理、性能、优点、不足及应对措施;之后谈及了CMOS图像传感器的市场状况以及一些应用领域。从中可以看出，作为一种新生的半导体器件，CMOS以其自身的特点表现出了极大的优势和潜力，这种潜力将在不久的未来进一步得到发挥。
CCD图像传感器的原理及应用
CCD图像传感器的原理是利用了QCD的光电转来自换和电荷转移的双重功360问答能制成，肆脊用一排像素扫描过图片，做三次若标兵交号福曝光一一分别对应于红、绿、蓝三色滤镜，线性传感器是捕捉一维图像。
CCD图像传感器的应用：
1）Medical医用显微内窥镜。利用超小型的CCD摄视觉贴片机像机或光纤图像传输内窥镜系统，可以实现人体显微手术，减小手术刀口的尺寸，减小沉犯伤口感染的可能性，减轻病人的痛苦。同时还可入行实时遥程会诊和现场教学。
2）VehicleCamera。在各种车辆中加装QCD摄像机可以使驾驶人员借态船威反县助车内CCD摄像机、车上的后视镜系统和橘行驾驶员前面的显示器。不仅可随时看到车内的情况，而且可在倒车时观察后面的道路情况，在向前行入过程中也能随时观到后方车辆所保持的距离，提高了行车安全。
3）Closed Circuit Television（CCTV）。CCTV是近几年被大家广泛注重小型贴片机的电视监控系统，目前已发展成为一种新的产业。
4）Broadcast。正是由于研制出了新的高质量、高分辨率的CCD摄像机器件，所以才有可能制造出适合广播电视用的CCD摄像机目前已发展成数字电视系统。
扩展资料
由CCD图像传感器的结构和工作原理决定了这类器件有以下优点：
1皇评师论注洲、CCD是一种固体化器免北距些件，体积小、重量轻道再进溶自、可靠性高、寿命长更河子区补：
2、图像畸变小、尺寸重现性好；
3、具有较高的空间分辨率；
4、光敏元间距的几何尺寸精度高，可获得较高的定位精度和测量精裂伍渗度；
5、具有较高的光电灵敏度和较大的动态范围。
参考资料来源：百度百科-CCD感光元件
CMOS器件的基本原理及结构
CMOS器件：就是CMOS传感器 CMOS(Complementary Metal-Oxide-Semiconductor)，中文学名为互补金属氧化物半导体，它本是计算机系统内一种重要的芯片，保存了系统引导最基本的资料。其原理是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N（带-电） 和 P（带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。
CMOS传感器也可细分为被动式像素传感器(Passive Pixel Sensor CMOS)与主动式像素传感器(Active Pixel Sensor CMOS)。
CMOS传感器按为像素结构分被动式与主动式两种。
被动式 ：又叫无源式。它由一个反向偏置的光敏二极管和一个开关管构成。光敏二极管本质上是一个由P型半导体和N型半导体组成的PN结，它可等效为一个反向偏置的二极管和一个MOS电容并联。当开关管开启时，光敏二极管与垂直的列线（Column bus）连通。位于列线末端的电荷积分放大器读出电路（Charge integrating amplifier）保持列线电压为一常数，当光敏二极管存贮的信号电荷被读出时，其电压被复位到列线电压水平，与此同时，与光信号成正比的电荷由电荷积分放大器转换为电荷输出。
主动式： 主动式像素结构（Active Pixel Sensor.简称APS），又叫有源式，如图2所示. 几乎在CMOS PPS像素结构发明的同时，人们很快认识到在像素内引入缓冲器或放大器可以改善像素的性能，在CMOS APS中每一像素内都有自己的放大器。集成在表面的放大晶体管减少了像素元件的有效表面积，降低了“封装密度”，使40%～50%的入射光被反射。这种传感器的另一个问题是，如何使传感器的多通道放大器之间有较好的匹配，这可以通过降低残余水平的固定图形噪声较好地实现。由于CMOS APS像素内的每个放大器仅在此读出期间被激发，所以CMOS APS的功耗比CCD图像传感器的还小。
