电流传感器的原理及用途
工作原理

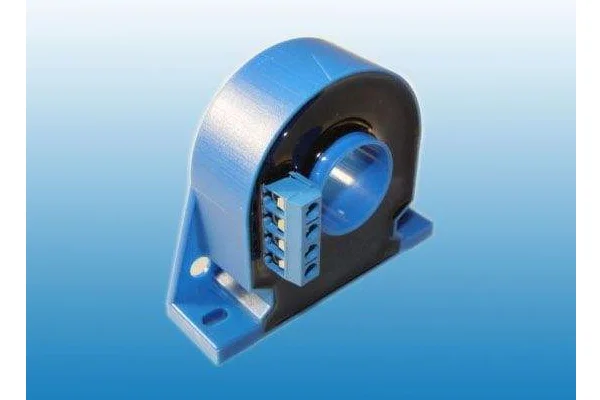

原边电流IP产生的磁通被高品质磁芯聚集在磁路中，霍尔元件固定在很小的气隙中，对磁通进行线性检测，霍尔器件输出的霍尔电压经过特殊电路处理后，副边输出与原边波形一致的跟随输出电压，此电压能够精确反映姿坦原边电流的变化。
用途
用于工业控制和独立的电压、电流测量，因此，都不标称与功率测量准确度密切相关的角差指标，不适用于高精度的功率测量。
电流传感器可以对供电电缆进行电流监控，若是电缆出线超负荷，这些电流传感器可将一部分负荷转移到其他相中，或者是新铺设的电缆中，保护电缆的安全使用和运行姿胡。
扩展资料：
使用注意事项
1、注意产品标签上的辅助电源信息，变送器的辅助电源等级和极性不可接错，否则将损坏变送器。
2、电流方向与产品外壳上所标的箭头同向时，才能获得正向输出。
3、原边母线的温度不应超过60℃，电流母线填满原边穿线孔时，获得最佳测量精度。
4、本系列变送器内部未设置防雷击电路，当变送器输入、输出馈线暴露于室外恶劣气候环境之中时，应注意采取防雷措施。
5、变送器为一体化结构，不可拆卸，同时应避免碰撞和迹册拦跌落。
参考资料来源：百度百科-电流传感器
电流互感器的作用？
为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的大电流按比例变换成小电流,供给测量仪表和保护装置使用。
在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A或1A），另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。 它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。
所以电流互感器会分为测量用电流互感器和保护用电流互感器；
测量用电流互感器的作用是用来计量（计费）和测量运行设备电流的；
保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。
