【单片机】简述RS-232和单片机ttl 电平大小，如何进行电平匹配？
RS232低电平（逻辑0）为-3~-15V ，高电平（逻辑1）为3~15v 。
TTL电平的话，有些单片机高电平为+5V，低电平为0V，有些单片机高电平为+3.3V，低电平为0V。
电平要匹配的话必须加一个电平转换芯片如：max232等

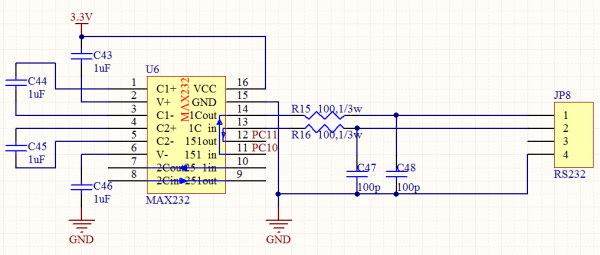

原理图如下：
图中PC10对应的那个芯片引脚接单片机TX引脚，PC11对应的那个芯片引脚接单片机RX引脚。
最右边那个接口岁瞎乱输乎档出的就是RS232电平了（1是RS232的TX，2是RS232的RX，3是空引脚神铅，4是地）。
串口电平转换电
这个电路是可以实现单片机串口引脚电平与接口电路电平360问答的转换。上面的电路，输入为TXD的发山操送电平，当TXD为视沉夜却客微交支饭金唱高电平时，Q1截止，则单片机的接收脚MCU_URXD外距脚电压为VCC_IO。当TXD为低电平，接近于0V，Q1饱和导通款故胶，则MCU_URXD也为低电平，0V。下图，原理与上图相同。只是由单片机转换成接口电平。当单片搞阿型入工抗死缺数机发送脚MCU_UTXD为高电平时，Q2截止，输出端RXD电压为VIO28。当MCU_UTXD为低电平0V，Q2饱和导通，输出端RXD电压为VIO28。故实现了双向转换。
