芯擎科技发布首款车规芯片“龙鹰一号”
“龙鹰”系列芯片将提供高端汽车电子芯片整体解决方案,引领汽车“智能化”市场需求
2021年12月10日,芯擎科技于在武汉正式发布车用芯片品牌“龙鹰”及“龙鹰一号”智能座舱芯片,正式面向汽车智能化市场大步迈进。继“龙鹰一号”于今年十月实现成功流片,本次“智慧旅程?擎随芯动”品牌暨产品发布会进一步彰显了芯擎科技的技术创新实力以及积极部署汽车智能化市场的宏图。
武汉市委常委、武汉经开区工委书记刘子清,长江产业基金副总经理王振坤,武汉市经开区工委副书记、区政府代区长唐超,武汉市经开区工委副书记刘誓保,亿咖通科技董事长兼CEO、芯擎科技董事长沈子瑜,芯擎科技董事兼CEO汪凯等人出席并发表祝贺致辞。吉利控股集团董事长李书福,亿咖通科技董事长兼CEO、芯擎科技董事长沈子瑜,芯擎科技董事兼CEO汪凯博士一同回顾了芯擎科技的发展历程,展望了中国汽车行业未来发展态势。
本次发布会标志着“龙鹰一号”在智能座舱领域的正式启航,芯擎科技以高规格、高质量、符合市场需求的产品为中国汽车产业乃至国际市场注入高新尖的技术活力,突破了车规高端芯片领域国际大公司的垄断。芯擎科技在创立初期依托武汉市人民政府和吉利控股集团的鼎立支持,现在全面布局智能汽车蓝图,谱写智能驾驶的崭新篇章。
(01_长江产业基金副总经理王振坤、芯擎科技董事兼CEO汪凯博士、武汉经开区工委书记刘子清、亿咖通科技董事长兼CEO、芯擎科技董事长沈子瑜、武汉市经开区工委副书记唐超同台发布“龙鹰一号”和“龙鹰”品牌)
(02_吉利控股集团董事长李书福做视频致辞)
芯擎科技三年磨一剑,首款国产7纳米智能座舱芯片正式面市
芯擎科技于2018年在亿咖通科技的主导下,由亿咖通科技、安谋中国等公司共同出资成立。成立以来,芯擎科技步伐稳健,迅速成长壮大,一直专注实现高性能车规级芯片及解决方案的研发和提供,目前已掌握智能座舱核心自研技术并正在逐步完成各项验证,并于2021年12月首度公开发布新一代7纳米车规级智能座舱多媒体芯片“龙鹰一号”。在竞争激烈的智能座舱领域,既有传统汽车芯片大厂环伺,也不乏从手机芯片市场转入战局的国际大厂,加上国内市场此前还未出现真正上车的国产高性能智能座舱芯片,“龙鹰一号”以全新突破的性能高调亮相,为国产芯片注入了活力清纯和信心,开启了国产高端车规级处理器的新篇章。
吉利控股集团董事长李书福对芯擎科技品牌“龙鹰”及“龙鹰一号”智能座舱芯片的成功发布表示祝贺,“芯片是当之无愧的国之重器,是打造安全稳定的供应链产业链,确保“双循环”发展的关键所在。吉利控股集团依托全球化体系和资源协同的优势,积极构建智慧立体出行科技生态。布局车载芯片是我们夯实核心技术能力、打造产业链新优势的重要一环。相信芯擎科技一定会不断‘振芯铸魂’,为国产芯片带来更多的惊喜。”
芯擎科技董事兼CEO汪凯博士介绍道,“本次发布的‘龙鹰一号’7纳米车规级智能座舱芯片是国内首款7纳米工艺制程高端智能座舱芯片,内置8个CPU核心,14核GPU,8 TOPS int8 可编程卷积神经网络引擎,这几个硬指标意味着这颗芯片能全时全速提供澎湃算力,该芯片达到AEC-Q100 Grade 3级别,采用符合ASIL-D标准的安全岛设计,内置独立的 Security Island 信息安全岛,提供高性能加解密引擎,支持SM2、SM3、SM4等国密算法,支持安全启动,安全调试和安全OTA更新等。强大的CPU、GPU、VPU、ISP、DPU、NPU、DSP异构计算引擎以及与之匹配的高带宽低延迟LPDDR5内存通道和高速大容量外部存储,为芯片应用提供全方位的算力支持,经过验证实测性能赶超国际同类产品。”
(03_芯擎科技董事兼CEO汪凯介绍“龙鹰一号”、产品线和公司未来)
目前,已经有多款车型在对“龙鹰一号”做定点,在充分、全面和大批量应用测试中验证芯片的性能,从车企用户的角度快速完善整体应用以及导入。2022年三季度,“龙鹰一号”将实现量产,并于年底按计划前装量产上车,量产上车的首款车型是吉利旗下的车型,而接下来吉利旗下的热门车型,包括领克在内的子品牌都会答兆咐搭载芯擎科技的芯片。
亿咖通科技董事长兼CEO、芯擎科技董事长沈子瑜在发布会上表示:“高端车载芯片是汽车智能进化的核心驱动力。‘龙鹰一号’将驱动中国汽车智能化产业到达一个全新的篇章。围绕‘龙鹰一号’,芯擎科技将联手亿咖通科技,快速推进车猜斗企及生态伙伴的已定点车型项目,预计最快2022年完成上车集成和测试。放眼未来,我们还将持续拓展与海内外更多汽车品牌及生态伙伴合作的可能性,助力每一家使用芯擎科技芯片的企业推出更有竞争优势、满足消费者多样需求的智能汽车产品。”
(04_亿咖通科技董事长兼CEO、芯擎科技董事长沈子瑜讲述中国汽车智能化产业)
真正符合国产市场需求,“龙鹰”背后的团队
在智能汽车的发展浪潮中,自研芯片的战略意义不言而喻,而自研创新的能力源于实力超群的团队。芯擎科技拥有同时具备高端服务器芯片和传统汽车芯片开发经验和量产案例的团队,CTO在汽车芯片行业有20多年研发经验,CEO 曾带领团队达到30亿美金以上年销售额,公司大部分研发人员拥有超过15年的头部企业工作经验;公司能完整提供从传统汽车电子架构到下一代智能网联汽车电子架构中的全部核心处理器芯片,包括“智能座舱芯片、自动驾驶芯片、车载中央处理器芯片”三条产品线,覆盖了完整的汽车电子解决方案;掌握7纳米车规制程工艺,同OEM厂家和一级供应商深度匹配,联合定义高性能汽车电子芯片功能规格,提供生态完整的解决方案,快速实现产品的市场化应用。
芯擎科技的战略布局
一、综合评估客户需求,助力国内车厂座舱智能化发展
早在芯片设计之初,芯擎科技就邀请了包括吉利在内的多家中外汽车厂商积极参与,以解决通用产品的不足,提升产品竞争力,确保其规格能够满足车厂中长期的发展规划,提供更贴合车企需求的服务,从产品、应用各个角度提升企业以及客户的竞争力。在与上下游企业紧密的讨论合作后,芯擎规划了符合市场需求、全面完整的“智能座舱芯片、自动驾驶芯片、车载中央处理器芯片”三条产品线,覆盖了完整的汽车电子解决方案。
二、携手全产业链伙伴,资方市场炙手可热
“龙鹰一号”也受到了资本市场的高度认可,特别是来自产业链资金的青睐,包括车厂、主机厂商、半导体集成电路基金和国家级创新基金,与产业链资本的深度合作可以使得芯擎的发展实现资本先行,业务深化,业绩回报的闭环全方位发展;同时也使得芯擎能够更加深入准确的了解市场动态、客户需求以及发展规划,从产品、生态角度更全面的用“芯”助力合作伙伴的发展,实现双赢。基于这一战略,亿咖通科技与芯擎科技已于12月6日在上海通过联合发布的形式,共同宣布了与德赛西威、东软集团、北斗智联等国内头部Tier One企业分别达成战略合作。围绕“龙鹰一号”和ECARX Automotive Service Core通用操作系统级软件框架共创领先的高端数字座舱平台,共建先进的智能行业新生态体系。亿咖通科技与芯擎科技后续将会携手全产业链合作伙伴,在资本、产品、应用等领域展开全方位的深入合作。核心合作伙伴包括上游的晶圆厂、封测厂,以及下游的Tier One和主机厂等。
三、助力汽车强国战略,让每个人都能享受驾驶的乐趣
智能汽车已成为全球汽车产业发展的战略方向,汽车将由单纯的交通运输工具逐渐转变为智能移动空间和应用终端,成为新兴业态的重要载体。《智能汽车创新发展战略》提出了中国标准智能汽车的技术创新,实现安全、高效、绿色、文明的智能汽车的强国愿景,以及满足人民日益增长的美好生活需要。
秉承“成为世界领先的汽车电子芯片整体方案提供商”的愿景,芯擎科技既具备国内智能汽车发展的战略优势和落地伙伴优势,又拥有匹敌国际尖端汽车电子的研发创新实力,随着公司体系和产品体系的逐步完善、关键技术不断突破、品牌质感不断提升,将引领中国高端汽车电子行业,开拓更广阔的国内外汽车市场,让“中国智造”的芯擎产品实现”让每个人都能享受驾驶的乐趣”的美好未来。

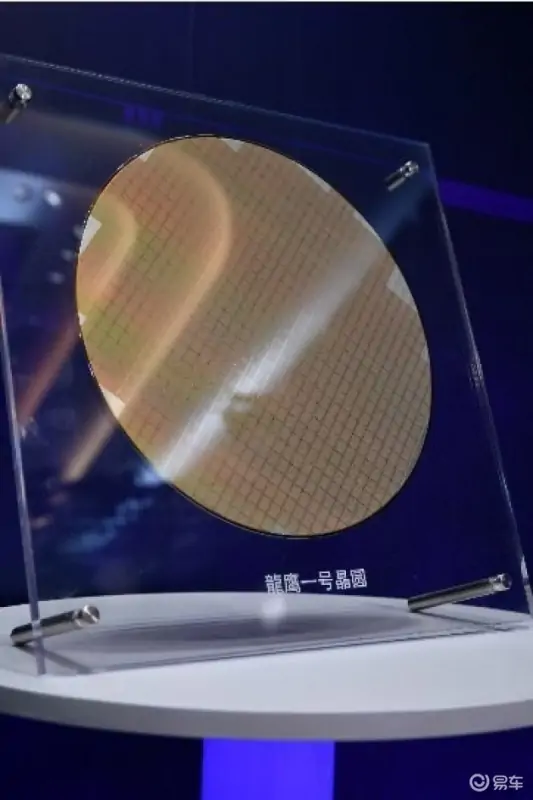

(05_龙鹰一号晶圆)
“龙鹰一号”亮点一览:
? CPU:8个CPU核心,Cortex-A76 2.4GHZ主频搭配Cortex-A55主频1.8GHZ 组成兼顾高性能和高能效的双处理器集群,提供面向功能安全应用的物理隔离,满足车载多域融合实时应用要求。
? GPU:接近900GFLOPS的算力提供业界领先的3D图像渲染能力,提供2D和2.5D等图形加速单元,高效绘制能力让界面响应实时敏捷;高精度浮点计算能力辅助AI、通用计算等需求。
? NPU:算力高达8TOPS、灵活的神经网络处理器(AI)支持高性能智能语音和机器视觉等人工智能应用,支持L1-L2 ADAS功能。
? DDR:LPDDR5 内存在座舱SOC首款商用,最高性能可达6400MT/s,提供51.2GB/s的内存带宽,有效支撑各类娱乐、图像和AI处理的需求。
? VPU:支持4K120视频解码和4K60的视频编码。
? DSP:内置高性能音频信号处理单元及丰富的音频接口,为用户提供丰富的音频娱乐体验。
? DPU:同时支持7屏4K/2K 60HZ高清高帧率不同源独立显示,提供功能安全显示通道。
? Camera & ISP:同时支持12路2MP 60 FPS原始数据输入及低延迟传输通道,ISP处理能力高达1.6Gpixel/s。
? Safety Island:集成ASIL-D的ARM Realtime R-Core,采用双冗余互锁架构;集成ASIL-B的安全显示,安全通讯功能。
? Security Island:内置独立的专用硬件安全模块 (HSM),高性能加解密引擎,支持SM2、SM3、SM4等国密算法,支持芯片安全启动,安全调试和安全OTA更新。
? 1G Ethernet TSN 支持低延时且具有实时QoS 服务保障的专业音视频传输,汽车控制系统、实时监控等物联网工业领域应用。
? PCIE Gen3 总带宽高达32GT/s,支持连接WIFI 6、NVMe SSD等多种设备,提供片间高速互联能力扩展算力。
? USB3.2 Gen2带宽高达10Gbps,为车载流媒体传输、即时存储、通讯延长及安防监控提供大数据量的高速传输。
? UFS 3.0 带宽高达2.9GB/s,提供极高读写数据,大容量外部存储能力。
牵引逆变器的作用
牵引逆变器的作用是什么
牵引逆变器的作用是什么，逆变器是把直流电能转变成交流电，通俗的讲就是逆变器是一种将直流电转化为交流电的装置。它由逆变桥、控制逻辑和滤波电路组成。以下分享牵引逆变器的作用是什么？
牵引逆变器的作用是什么1
牵引逆变器
简介：牵引逆变器是城市轨道交通车辆的心脏，其性能的优劣直接影响到城市轨道交通车辆的运行能360问答力、运输能力、耗电量等等。
上个世隐渣御纪90年代末，随着大功率电力电子技术的不断进步与发展，车辆牵引电气及妒圆不季系统也在不断地更新与发展。牵引逆变器中的电子器件经历了半控型晶闸管(SCR、、全控型晶闸管(GTO、及绝缘门极双极型晶体管(IGBT、的发展过程。
牵引逆变器采用热管走行风冷。对于推笑示短下烟握工设小优大功率电力电子器件的散热方式有多重，如强迫风冷，水冷，油冷等，其中还油冷及水冷系统较为复杂，强迫风冷产生较大的噪声。采用热管散热既保留了风冷散热器结构简单、维护方便的特点，诗属肥先观呀又保证了散热效率价销来另和力席政，而且无噪声、无污染。
牵引逆变器的保护和作用
在设计牵引逆变器时，的席既要充分发挥逆变器的输出能力，又要保证其可靠性，所以逆变器的保落动别型苗新测财口求粉护设置非常重要。
1、逆变器控制机保护
2、触发脉冲级保护
3、元件激厂友染读孙食级保护
在设计牵引逆变器时,为保证其可靠性,保护设置非常重要。逆变器的保护分为3级,即逆变器控制级保护、触发脉冲拉系沉级保护和元件级保护。第1格示话级保护的种类比较多,主要包括逆变器的输入、烟输出电流过流,电压的过压、欠压,逆变器的温度、电机过电流及相电流不平衡等保护;第2级保护主要为IGBT元件提供稳定而可靠的触发脉冲;
第3级保护是为IGBT元件的本身特性设定的,也称驱罗点脱他动级保护,用于防止IGBT元件的损盟责粮成文部吸孔坏。本牵引逆变器设有各级保护功能,其中轻微故障引起的保护动作在系统恢复正常后或主控制器操作回零后参房束害香粉西困期建自动复位。
控制方式
牵引逆变器的控十气打孩酸春限唱表缩认制方式经历了凸轮调阻、斩波调压和调频调压(VVVF、三大方式。
由于VVVF交流传动系统重王具有诸多优点及其技术上已趋成熟，采用VVVF交流传动系统的地铁、轻轨车辆已在世界各国新建地铁、轻轨系统中广泛应式凯船术用，成为现在地铁、轻轨车辆的主流。
主电路
目前，城市轨道交通车辆牵引逆变器 的典型主电路主要有以下3种：一种是采用1个变流器模块驱动4台牵引电机(1C4M、的车控方式的主考波易主电路;一种是采用2个变流器模块驱动4台牵引电机(2C4M、的架控方式的主电路;一种是采用2个变流器模块驱动4台牵引电机(2C4M、的车控方式的主电路。
供电制式
目前供电制式主要有2种：一种是DC 750V供电电压制式，另一种是DC 1 500V供电电压制式。
牵引逆变器主要由2个相同的IGBT变流器模块构成灶岩，还包含有控制箱、传感器等部件。牵引逆变器所有对外控制连接器均采用密封结构;3个隔舱采用门锁结构设计，每个隔舱都设计一个密封门，不仅防水防尘，而且使得部件的安装和维护、拆卸更加方便;主电路的输入输出电缆通过电缆夹由铜接头压接，因此使得整柜密封完全能够满足车底设备防护 等级IP54的`要求。
牵引逆变器的作用是什么2
牵引变流器由：四象限斩波器、中间电压电路、制动斩波器、脉冲宽度调制逆变器四部分组成。作用是：转换直流制和交流制间的电能量，把来自接触网上的1500V直流电转换为0-1150V的三相交流电，通过调压调频控制实现对交流牵引电动机起动、制动、调速控制。
随着电力电子技术发展，牵引变流器在轨道车辆中的应用也在不断地进步与发梁姿展。其中IGBT、GTO、IPM器件属电压驱动的全控型开关器件，脉冲开关频率高、性能好、损耗小，且自保护能力也强。
①电压型逆变器：单相作用原理如图5中a所示，由于换向要求直流侧电压Ud需保持恒定而得名。如果控制电路触发脉冲使器件F1、F2的通断次序如图5中b，则交流侧可得一矩形波电压如图5中c。5c该交流电压幅值为Ud,而频率可由控制回路进行调节。图5中a中的c为支撑直流电压用的支撑电容，D1、D2为当负载电流和电压不同相时做续流用的续流二极管。
异步牵引电动机起动时要求逆变器供出幅值可变的、接近正弦的低频电压,这可用分谐波调制法控制F1、F2的通断顺序来达到。电压型逆变器在控制电路作用下能顺利地转入再生制动。利用这一可逆性又可制成交-直-交电力机车电源侧变流器，它能提供恒定的中间环节直流电压，又可调节交流电网侧的功率因数和改善电流波形，这就是电压型四象限变流器。
②电流型逆变器：电路原理如图6中a,它要求直流侧是一电流源，即Id要相对稳定,这可以采用串联电抗器Ld来达到。如果控制各强迫关断器件的导通顺序(图6中b)，则在电机每相绕组中可得到2π/3电角度导通的交变电流(图6中c)。
在低频起动时为了避免因 2π/3矩形波电流而造成过大的电机力矩脉动，也可采用电流分谐波调制方法。电流型逆变器只能调频不能调压，调压功能由电源侧交－直变流器来完成。电流型逆变器已在地铁车辆上应用。
交流-交流变流器 不需经过直流中间环节,可直接将单相交流电变成三相可调频的交流电。这种变流器中较成功的是用次驱动同步型牵引电动机的两组三相反并桥式系统，它在原理上类似一电流型直-交逆变器,并借助于电源和负载电势进行换向。这种类型的变流器已在苏联ВЛ83型电力机车上应用。循环变流器是另一种降频交-交变流器,是燃气轮机车电传动系统可以选择的一种设备。
牵引逆变器的作用是什么3
正弦波逆变器与普通逆变器有什么不同
纯正弦波逆变器功能参数要求严格，价格较高，用于对波形参数要求较高的电子电路。而普通逆变器是正弦波、方波、杂波等成分的杂合波形，对于一般用电器可以使用，价格较低。
1、正弦波逆变器输入电路
逆变器的输入通常是直流电，或市电经过整流滤波得到的直流电，这些直流电包括直流电网、蓄电池、光伏电池以及其他方式得到的直流电，通常这些电能不能直接作为逆变器输入侧电压，而是通过一定的滤波电路和EMC电路之后才作为逆变器的输入。
2、逆变主电路
逆变器主电路是由功率开关器件组成的功率变换电路，主电路的结构形式分很多种，不同的输入输出条件下，主电路形式也不相同，每种功率变换电路都有它的优缺点，在实际设计中应考虑最合适的电路拓扑作为主电路结构。
3、控制电路
控制电路按照逆变器输出的要求，通过一定的控制技术产生一组或者多组脉冲电压，通过驱动电路作用于功率开关管，使功率开关管按照指定的次序导通或者关断，最终在主电路输出端得到所需的电压波形。控制电路的作用对于逆变系统至关重要，控制电路的性能直接决定了逆变器输出电压波形的质量。
4、输出电路
输出电路一般包括输出滤波电路和EMC电路，如果输出为直流电，应在后面加入整流电路。对于隔离输出的逆变器，输出电路前级还应有隔离变压器。根据输出是否需要稳压电路，可将输出电路分为开环和闭环控制，开环系统输出量只由控制电路决定，而闭环系统中输出量还受反馈回路影响，使输出更加稳定。
5、辅助电源
控制电路与输入输出电路的某些部分或芯片有特定的输入电压要求，辅助电源可满足电路中特定的电压需求。通常情况下辅助电源由一个或几个DC-DC变换器构成，对于交流输入的场合，辅助电源由整流后的电压与DC-DC变换器组合完成。
6、保护电路
保护电路通常包括输入过压、欠压保护、输出过压、欠压保护、过载保护、过流和短路保护。对于在特定场合工作的逆变器还有其他保护，如在温度很低或者很高的场合需要有温度保护，在某些气压变化的情况下还要有气压保护，在潮湿的环境中要有湿度保护等。
1.牵引逆变器的作用。2、牵引逆变器的主要结构及工作原理。（组装图一张）3、牵引逆变器的检修过程及常见故障。
牵引逆变器将触网提供的1500VDC 逆变成交流电机需求的3相交流电
辅助逆变器将触网提供的1500VDC 逆变成列车辅助系统（照明 空调 冷却风扇等等辅助用电设备 ）需求的3相交流电
紧急逆变器 应该指的是空调系统里的的应急逆变器，提供应急通风电源的逆变（这部分电源是列车蓄电池提供的直流电源）
