关于华三S5570三台设备堆叠的配置教程

2024-01-03

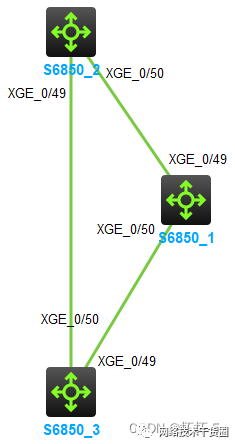

物理拓扑,关于华三S5570三台设备堆叠的配置教程 (https://ic.work/) 移动通信 第1张
堆叠的接口最好是千兆光口,单模传输距离会更远，多模传输距离近,模块型号里SM表示单模，MM表示多模,规划说明

Master优先级配置为10，两个从设备优先级配置为1,配置,主交换机,配置完IRF接口重新启用物理接口后，需要先save保存，再使irf配置生效



可以先将物理接口shutdown，等两台从设备配置完成后，再undo shutdown,从交换机1,修改板卡的序列号，修改后需要重启生效



配置IRF接口,配置完成后，同样先save再使IRF配置生效



从交换机2

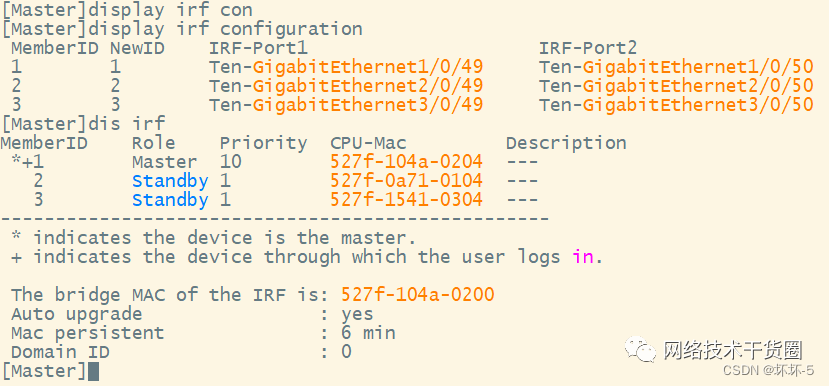

配置完成并激活IRF配置后，从设备会自动重启，所以再使堆叠配置生效前，需要先保存配置。或最后连线,如果设备没有重启，检查是否是主设备上的堆叠物理接口shutdown,验证,堆叠配置完成后，会看到成员设备,+表示当前登录的设备,关于华三S5570三台设备堆叠的配置教程 (https://ic.work/) 移动通信 第2张

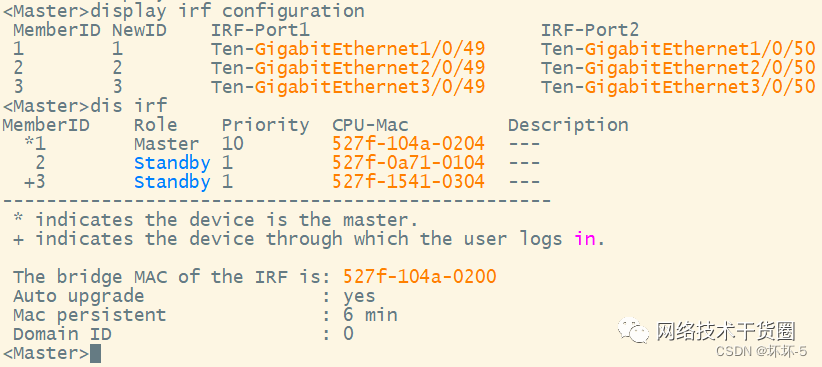

关于华三S5570三台设备堆叠的配置教程 (https://ic.work/) 移动通信 第3张

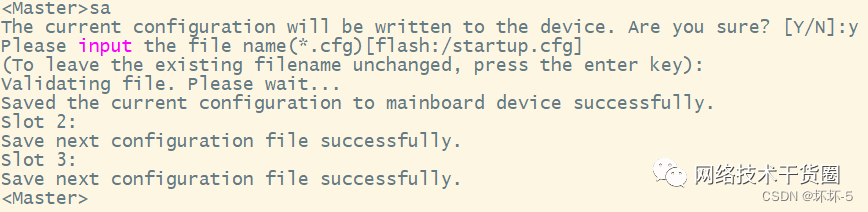

保存配置时，会自动保存到Solt 2和Solt 3,关于华三S5570三台设备堆叠的配置教程 (https://ic.work/) 移动通信 第4张
