PLC定位与控制系统原点回归指令用法，轻松掌握，提升操作效率！

一、PLC定位及同服控制系统介绍,
通过PLC给伺服驱动器发驱动脉冲，通过改变脉冲频率来控制移动速度，通过改变脉冲数量来改变移动量。
伺服驱动器是执行机构，在接收到PLC发来的信号，控制电机来运动，通过位置编码器精准定位。
1、定位控制基本单元,
通过一个FX3U的CPU就可以带三个轴的伺服驱动器。PLC的脉冲输出端是固定的，Y0、Y1、Y2。具体是否具备脉冲输出可看模块的手册。其余的何以作为方向的输出端。输出的最大脉冲频率为100KHz。
2、FX3UPLC特殊适配器扩展单元,
基本单元的脉冲输出Y不起作用，只能用特殊适配器扩展单元的输入Y来输出脉冲。
3、PLC输入端内部电路,

4、PLC输出端内部电路,
Y0可以提供脉冲频率和脉冲数量。利用Y4输出方向。由定位指令来实现，不需要单独编程Y4.,二、FX3U-PLC定位控制指令,、原点回归指令：ZRN,
首先以S1的速度快速运动，当到近点S3后切换到爬行速度S2,D为输出。只能在原点的正方向才能使用原点回归指令，在反向是不能使用ZRN指令的。
2、原点回归指令ZRN运行过程,
3、原点回归指令ZRN,速度变化过程及清零信号说明,
1)Y0脉冲输出端的清零信号选择,M8341=ON;清零信号有效,M8464=OFF；清零信号输出端固定有效,Y4-清零信号固定输出端。
2)Y0脉冲输出端的清零信号选择,M8341=ON;清零信号有效,M8464=ON;清零信号输出指定有效,D8464-清零信号指定寄存器。

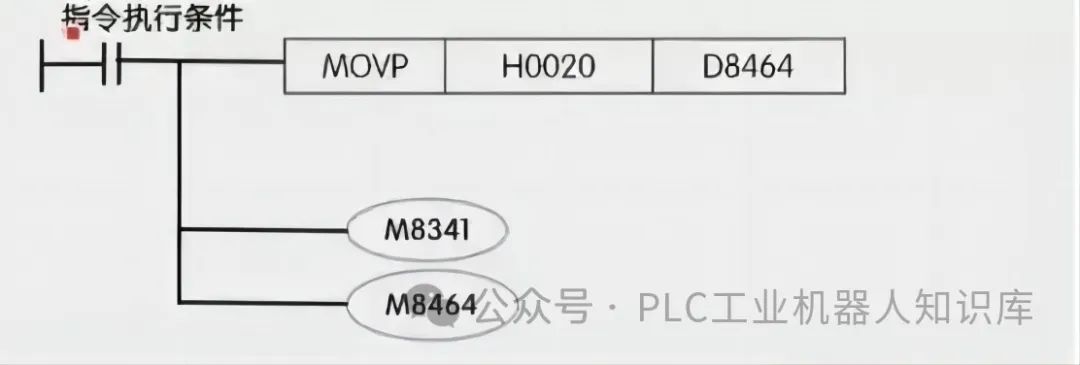

例>

上图中当执行条件满足，将M8341=1,M8464=1,将Y20关到D8464.,注意：若设置H0028,对应的Y028,由于没有Y028,则出现运算错误。
3)清零信号输出端固定,
4)清零信号输出端可指定,
4、定位指令的最高速度设定,最高速度限定了PLC输出最高脉冲频率，为定位指令的上线频率。

输出是32位，所以要用两个寄存器,5、定位指令基底速度的设定,
通常对于同服电机，设置基底速度=OHz,对于步进电机，设置基底速度≠OHz,否则步进电机会失步。
6、定位指令加速时间的设定,
加速时间是指从基底速度加速到最高速度所需的时间，合理设置加速时间，避免电机冲击。
7、定位指令的减速时间的设定,
8、定位指令的标志位说明,定位指令的标志位表明了定位指令在执行过程中的状态。
1)M8340脉冲输出监控标志位,要Y0端有脉冲输出，M8340=on,当Y0端停止输出脉冲，M8340=off,2)M8348定位指令驱动中,指令输入触发，M8348=on,即使指令执行结束，但指令输入条件还接通，则M8348=on,只有指令输入断开，M8348=OFF,3)M8349脉冲停止指令,YO端脉冲输出停止标志位,当M8349=on,Y0端输出脉冲立即停止,要再次输出脉冲：M8349=off,指令输入条件再次从OFF变为ON,再启动一次。
用途：当遇到紧急情况下，如急停按钮，使用M8349=ON;立即终止脉冲输出，电机立即停止。这个只是PLC侧的急停，但最好急停按钮要接到伺服驱动器侧。
4)M8029定位指令执行正常结束标志位,它是一个定位指令共用的标志位。
当定位指令执行正常结束时，M8029就发出一个扫描周期长的脉冲。
5)M8329指令执行异常结束标志位,是定位指令共用的标志位,在工作台运动方向如碰到极限开关，电机减速停机，M8329发出一个扫描周期长的脉冲信号，并结束指令执行,6)当前值寄存器：D8341,D8340,当前值寄存器D8341,D8340,它实时记录并存储工作台距原点位置。当定位执行输出正转脉冲时，当前寄存器中的值增加，当定位指令输出反转脉冲时，当前值寄存器中的值递减。
一旦PLC断电OFF,当前值寄存器被清零，所以上电后，务必要将工作天的机械位置恢复到原点，即执行回原点指令。
如果PLC使用电池，做寄存器电源后备时，只要一开始时，操作一次原点回归指令即可。
9、正传极限开关和反转极限开关,这里用了了两套限位开关，限位1接PLC,限位2接伺服驱动器，为了保护。


Y0M8343M8344当极限标志位为ON,电机减速停机。
Y1M8353M8354,Y2M8363M8364,Y3M8373M8374,10、Y0脉冲输出端的近点信号可以逻辑取反,M8345=off是正罗辑，i=on信号有效,M8345=ON是负逻辑，i=OFF信号有效,带DOG搜索的原点回归指令DSZR,
零点输入信号取值Z相脉冲，电机旋转一圈，输出一个脉冲。
要将机械原点与电气原点要重合上，

当收到X近点信号，触发降速到爬行速度，进入DOG区，再接触到零点信号后停上运行。

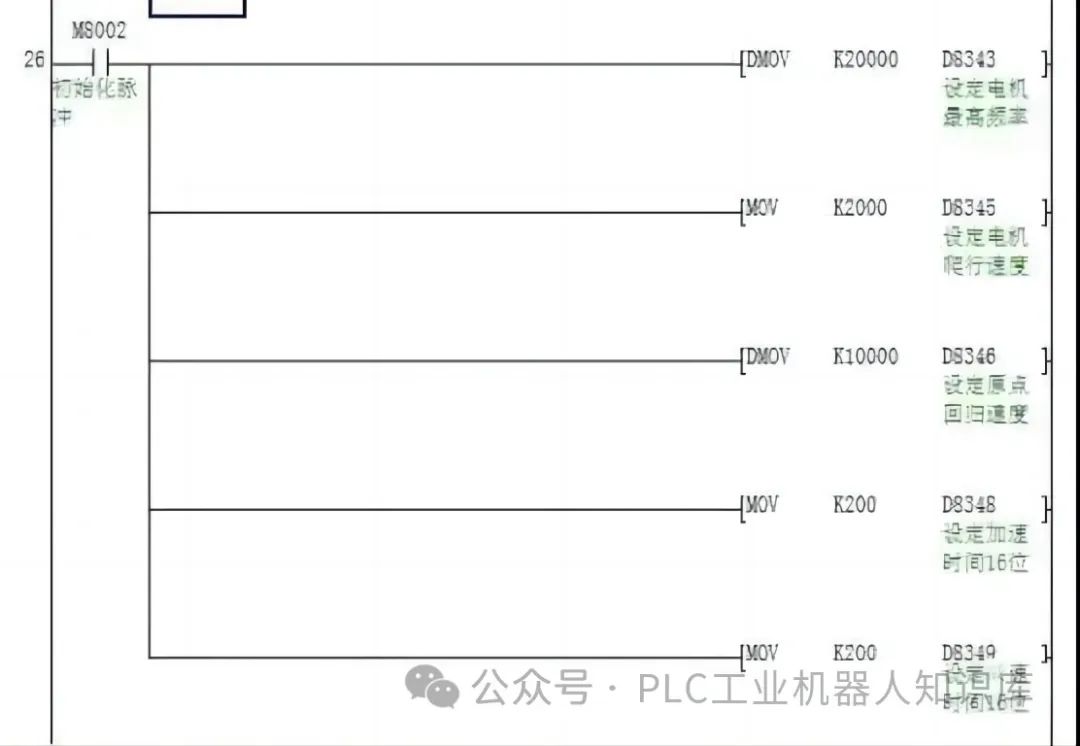

简单看个原点回归程序，一起理解下>
