FPGA图像处理-Sobel边缘检测原理

2023-07-30

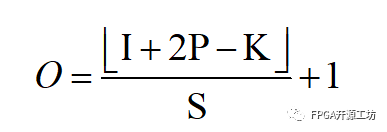

因为在做3*3卷积的时候，图像大小会变小，具体计算公式如下,FPGA图像处理-Sobel边缘检测原理 (https://ic.work/) 可编辑器件 第1张
其中O是输出特征图的大小，I是输入特征图的大小，P是Padding的大小，K是卷积核的大小，S是指Stride的大小，当K的值是3，P的值是1，S的值也是1，的时候O的值和I的值相等。

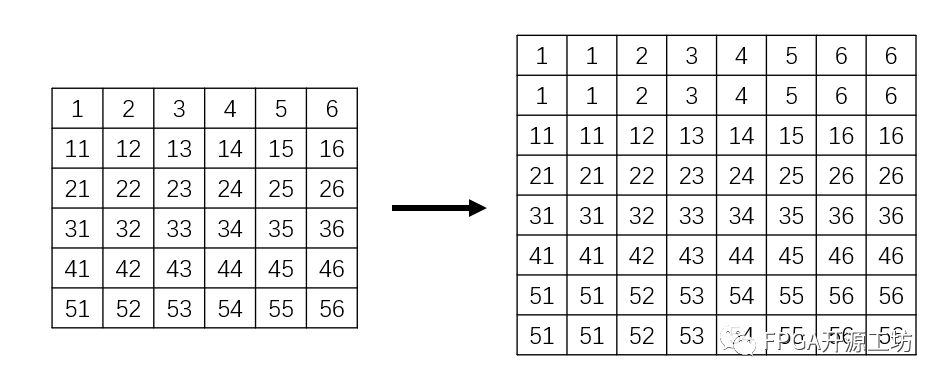

为了保持输出图像的大小在经过卷积后和输入的大小一样，我们需要进行Padding操作，在这里我采用了复制周围一圈的方式来完成。
FPGA图像处理-Sobel边缘检测原理 (https://ic.work/) 可编辑器件 第2张
采用python完成Sobel算法的参考模型

根据算法模型完成HDL：提供SpinalHDL源码

仿真代码>


FPGA图像处理-Sobel边缘检测原理 (https://ic.work/) 可编辑器件 第3张
经过分析之后，该代码可以跑到238MHz，占用330LUT，312FF。
