基于fpga的信号发生器设计方案

今天给大侠带来基于 FPGA Vivado 信号发生器设计，开发板实现使用的是Digilent basys 3。话不多说，上货。
本篇掌握基于 FPGA Vivado 信号发生器设计，掌握基于添加文件和IP的Vivado工程设计流程，掌握基于Tcl的Vivado工程设计流程，学习信号发生器的基本组成结构。

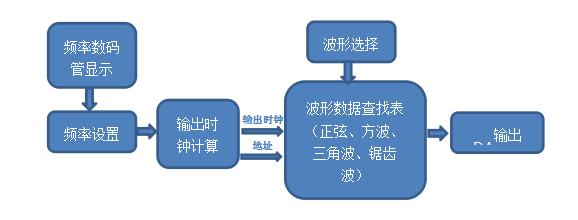

设计原理,信号发生器能够产生频率波形可调的信号输出，目前仅限于1Hz~4999Hz频率范围，波形可选择三角波，方波，锯齿波，以及正弦波。本系统在Basys3上构建了一个简易信号发生器，简化框图如下>

原理：首先，通过按键设置波形的频率，并通过拨码开关设置波形的种类（一共有正弦波、三角波、方波、锯齿波四种）。频率值可以通过数码管显示。片上的输出时钟计算模块能够根据设置好的频率值，计算波形查找表的输出时钟，以及生成查找表的地址。查找表根据波形选择模块，决定输出何种波形数据，并在输出时钟的驱使下，输出波形数据。最后，片上的DA模块将波形数据发送给外部DA。本设计通过Basys3外接Pmod-DA1模块，进行DA输出。
操作步骤,基于添加文件和IP
1. 新建工程项目
1） 双击桌面图标打开Vivado 2017.2，或者选择开始>所有程序>Xilinx Design Tools> Vivado 2017.2>Vivado 2017.2；,2） 点击‘Create Project’，或者单击File>New Project创建工程文件；,3） 将新的工程项目命名为‘lab5’，选择工程保存路径，勾选‘Create project subdirectory’，创建一个新的工程文件夹，点击Next继续；,4） 选择新建一个RTL工程，勾选Do not specify sources at this time(不指定添加源文件)，先不添加源文件。点击 Next继续；,5） 选择目标FPGA器件：xc7a35tcpg236-1或Basys3；,6） 最后在新工程总结中，检查工程创建是否有误。没有问题，则点击Finish，完成新工程的创建。
2. 添加已经设计好的IP和HDL文件
工程建立完毕，我们将所需的IP文件夹(IP_Catalog)和实验需要使用的HDL文件复制到已经创建的工程文件夹根目录下>

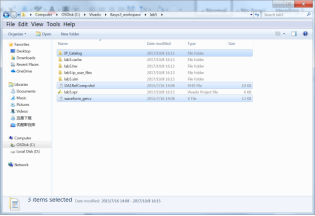

源文件位于Basys3_workshopsourceslab5SrcHDL_source,复制完成后，如下图所示>

1) 在Vivado界面左侧Flow Navigator中展开PROJECT MANAGER，选择‘Settings’；,

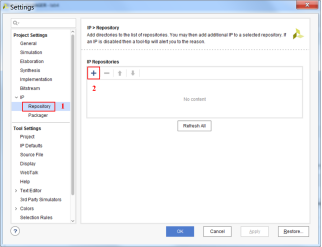

2) 弹出窗口中，在左侧Project Settings中展开IP一项，选择‘Repository’，点击右侧的添加IP；,

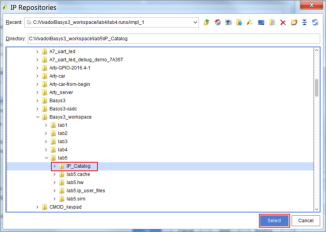

3) 选择复制到工程文件夹根目录下的IP文件夹；,
4) 点击OK完成添加；,5) 添加IP至工程。
5.1 在Flow Navigator中展开PROJECT MANAGER，选择IP Catalog；,

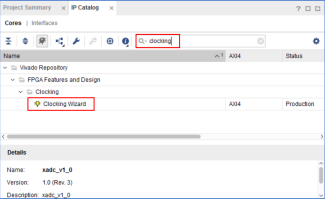

5.2 在右侧IP Catalog窗口的搜索框中搜索‘clocking’，双击‘Clocking Wizard’开始配置IP；,
5.3 配置IP。
5.3.1 将IP的名字由‘clk_wiz_0’修改为‘clock’；,5.3.2 选择‘Output Clocks’，设置2路输出时钟（100MHz和50MHz）；,5.3.3 在Enable Optional I/O for MMCM/PLL一项中取消勾选‘reset’和‘locked’选项；,
5.3.4 Vivado会创建新的文件夹保存配置完成的IP，点击OK继续；,

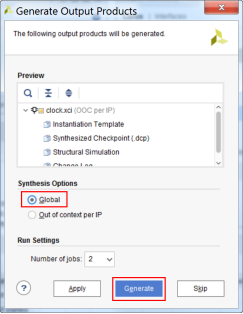

5.3.5 弹出Generate Output Products窗口，在Synthesis Options中选择‘Global’，点击‘Generate’继续。

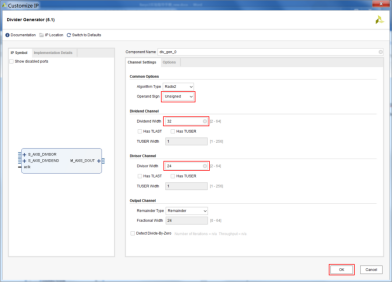

5.4 同样的，在IP Catalog窗口中添加Divider Generator，配置如下图如下图所示>

5.5 同样的，依次在IP Catalog窗口中添加debounce和seg7decimal这两个IP，使用默认IP设置，无需另外配置，并且Generate Output Products，完成后Sources窗格中如下图所示>

6) 添加HDL文件至工程,6.1 在Flow Navigator中展开PROJECT MANAGER，选择Add Sources；,

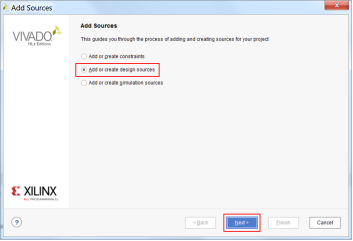

6.2 在导向窗口中选择‘Add or create design sources’，点击Next继续；,

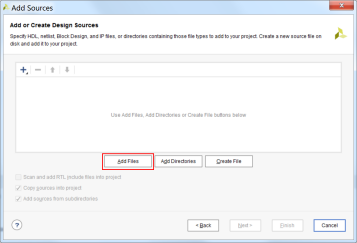

6.3 在Add or Create Design Sources页面中选择‘Add Files’；,

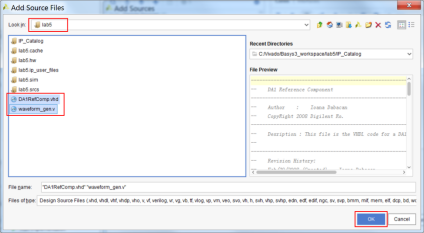

6.4 找到lab5根目录，选中添加下图所示的2个HDL文件；,

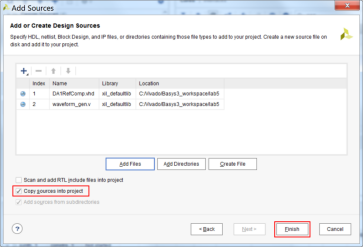

6.5 勾选‘Copy sources into project’，点击Finish完成添加；,
6.6 完成后Sources窗格中如下图所示>

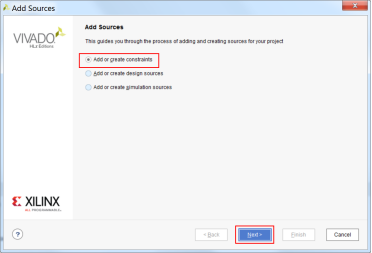

7) 添加物理约束(XDC)文件,7.1 在Flow Navigator中展开PROJECT MANAGER，选择Add Sources；,7.2 在导向窗口中选择‘Add or create constraints’，点击Next继续；,

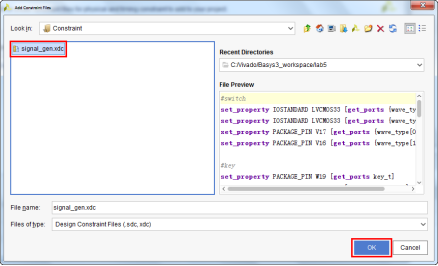

7.3 在Add or Create Design Sources页面中选择‘Add Files’；,7.4 找到约束文件路径Basys3_workshopsourceslab5SrcConstraint，选中并添加‘signal_gen.xdc’文件；,
7.5 勾选‘Copy sources into project’，点击Finish完成添加。

3. 综合、实现、生成比特流文件
1) 在左侧Flow Navigator中依次点击‘Run Synthesis’、‘Run Implementation’和‘Generate Bitstream’执行综合、实现和生成比特流文件操作。或者，可以直接点击‘Generate Bitstream’，Vivado工具会提示没有已经实现的结果，点击‘Yes’，Vivado工具会依次执行综合、实现和生成比特流文件。

2) 完成后，选择‘Open Hardware Manager’打开硬件管理器。

3) 连接Basys3开发板，点击‘Open target’，选择‘Auto connect’。

4) 连接完成后，点击‘Program device’。

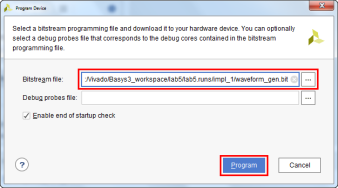

5) 检查弹出框中所选中的bit文件，然后点击Program进行下载。

设计验证,1. 基于Analog Discovery2

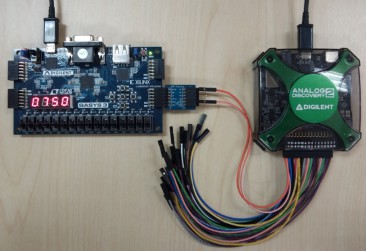

按照下图连接方式，首先将Pmod-DA1模块插入在JC口上方，同时将Analog Discovery2的示波器CH1的输出引线1+（橙色）和1-（橙白色）分别与Pmod-DA1模块的A1和GND相连接。

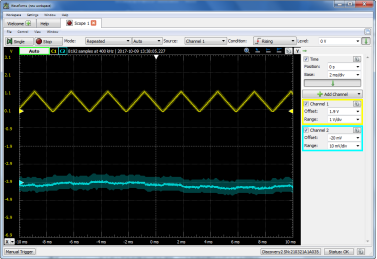

1） 打开WaveForms软件，连接Analog Discovery2设备,2） 在左侧的功能选择栏选择‘Scope’，使用示波器,3） 打开示波器，点击左上角‘Run’按钮，波形输出如下图所示>

2. 基于OpenScope
按照下图连接方式，首先将Pmod-DA1模块插入在JC口上方，同时将OpenScope的示波器CH1的输出引线1+（橙色）和1-（橙白色）分别与Pmod-DA1模块的A1和GND相连接。
1） 打开Digilent Agent；,2） 在Windows工具栏右侧，右键Digilent Agent图标，选择‘Launch WaveForms Live’，在浏览器中打开WaveForms Live；,3） 选择在实验二中已经添加的设备，点击连接该设备；,
4） 在界面右侧将Time设置为2ms，找到并展开Osc Ch1（示波器Ch1），保持默认参数设置，点击右上角开关按钮，打开示波器。

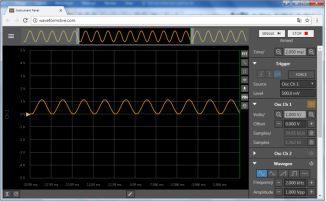

5） 点击界面右上角的‘RUN’按钮，开始运行。在左侧的示波器中观察输出波形结果。

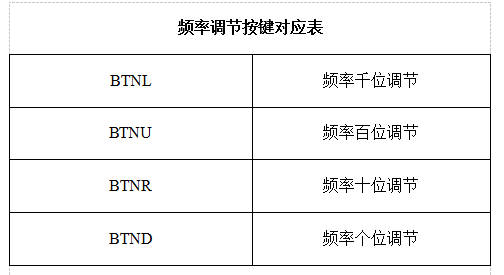

通过DIGILENT Basys3开发板右侧的上下左右键进行频率调节，以及利用低两位的开关来选择输出波形。
