使用Seeed Studio Wio终端和DFRobot GNSS传感器开发GPS跟踪器

2025-04-08

踏上旅程,创造一个动态和互动的gnss供电的Wio终端显示!本项目利用Wio终端和DFRobot GNSS模块的功能来呈现实时GNSS数据。无论您是业余爱好者,教育工作者还是技术爱好者,这个项目都提供了一个全面而引人入胜的体验,将提高您的知识和技能。

使用Seeed Studio Wio终端和DFRobot GNSS传感器开发GPS跟踪器 (https://ic.work/) 工控技术 第1张

组件

要开始,您将需要以下组件。

Wio终端:一个功能强大的多功能设备,具有2.4英寸TFT液晶屏幕,内置传感器和Wi-Fi功能。

DFRobot GNSS模块:高精度GNSS (GPS,北斗,GLONASS)模块,用于跟踪和时间同步。

跳线:用于连接GNSS模块和Wio终端。

电源:USB线和Wio终端的电源。

为您的项目制造pcb

您必须检查PCBWAY在线订购pcb便宜!

你得到10个高质量的pcb制造和运送到你的家门口便宜。你也可以在第一次订购时获得折扣。将您的Gerber文件上传到PCBWAY,以获得高质量和快速周转时间的制造。PCBWay现在可以提供完整的产品解决方案,从设计到外壳生产。看看他们的在线Gerber浏览器功能。有了奖励积分,你就可以从他们的礼品店得到免费的东西。此外,从这里查看这个有用的博客PCBWay插件KiCad。使用此插件,您可以在KiCad中完成设计后直接订购pcb。

搭建环境

在深入研究代码之前,请确保在计算机上安装了Arduino IDE。此外,您还需要安装必要的库:

DFRobot_GNSSAndRTC:用于与GNSS模块接口。

TFT_eSPI:用于控制Wio终端的显示。

rpcUnifiedSensor:(此版本不再需要)

连接组件

Wio终端与GNSS模块:GNSS模块与Wio终端通过跳线连接。请确保GNSS模块的SDA和SCL引脚连接到Wio Terminal的对应引脚上。

代码

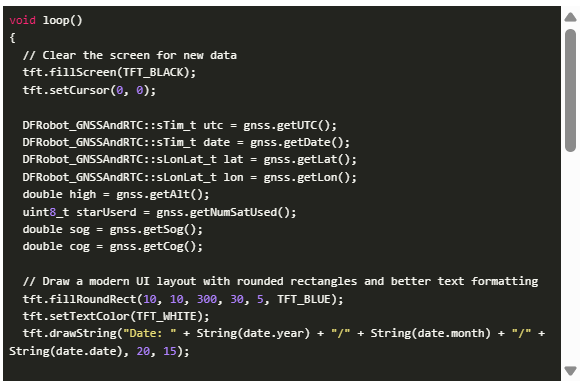

下面是该项目的完整代码。

使用Seeed Studio Wio终端和DFRobot GNSS传感器开发GPS跟踪器 (https://ic.work/) 工控技术 第2张

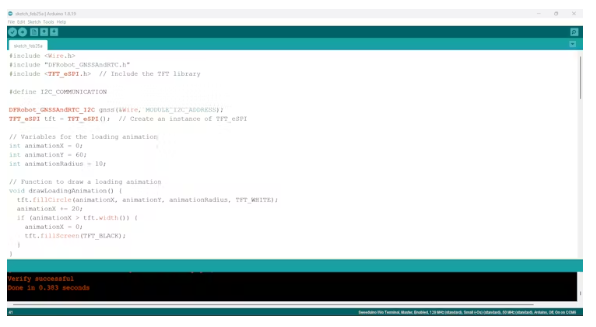

它初始化GNSS模块,检索GNSS数据,并以现代UI设计显示在Wio终端屏幕上。

使用Seeed Studio Wio终端和DFRobot GNSS传感器开发GPS跟踪器 (https://ic.work/) 工控技术 第3张

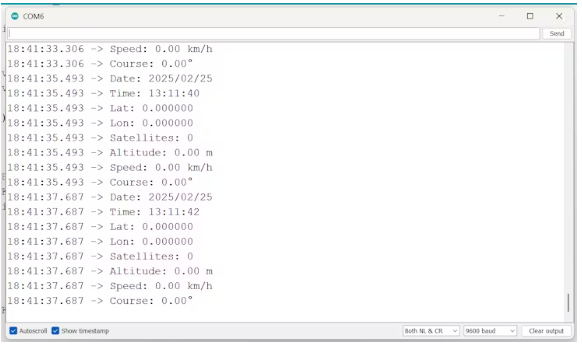

上传代码后,监视串行终端的响应。首先,初始化传感器需要时间。

使用Seeed Studio Wio终端和DFRobot GNSS传感器开发GPS跟踪器 (https://ic.work/) 工控技术 第4张

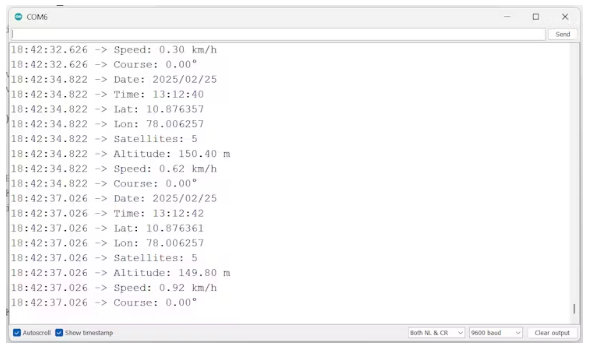

下面是初始化GPS后的响应。

使用Seeed Studio Wio终端和DFRobot GNSS传感器开发GPS跟踪器 (https://ic.work/) 工控技术 第5张

详细解释

该项目涉及以下关键步骤:

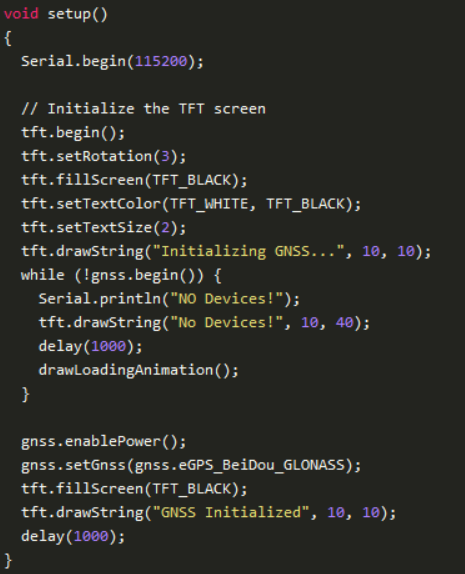

初始化:

•初始化Wio终端和TFT屏幕。

•GNSS模块设置为通过I2C与Wio终端通信。

使用Seeed Studio Wio终端和DFRobot GNSS传感器开发GPS跟踪器 (https://ic.work/) 工控技术 第6张

数据检索和显示:

•检索GNSS数据,包括日期、时间、纬度、经度、高度、卫星数量、速度和航线。

•这些数据显示在Wio Terminal的屏幕上,使用具有视觉吸引力的UI,其中带有颜色编码的部分。

使用Seeed Studio Wio终端和DFRobot GNSS传感器开发GPS跟踪器 (https://ic.work/) 工控技术 第7张

串行输出:

•为了调试的目的,同样的数据被打印到串行监视器上。

用例:实时位置跟踪

本课题的一个实际应用是实时位置跟踪。通过将此设置集成到便携式设备中,您可以在移动时监控并记录您的位置数据。这对户外活动尤其有用,比如徒步旅行、骑自行车或地理定位。实时显示提供您的位置,速度和高度的即时反馈,增强您的导航体验。

结论

构建gnss驱动的Wio终端显示器是一个引人入胜的教育项目,提供实时位置跟踪和教育的实际应用。通过遵循本指南,您可以创建一个视觉上吸引人的显示,显示实时GNSS数据,增强您对GNSS技术及其应用的理解。


本文编译自hackster.io
