我喜欢完成的电子套件，我可以在这里专注于完成-通常是来自远东的物美价廉的小玩意。我给自己买了一个音乐频谱计，在连接到高保真音响系统或智能手机后，3.5英寸插孔上的声音可以让LED动起来。LED灯的闪烁取决于歌曲的节拍。
规格
•工作电压：5V USB供电
•信号接入方式：3.5音频线输入音频信号
•安装方式：DIY焊接组装
•尺寸：108 × 70 × 16mm(长×高×厚)
•重量：130g(含外壳);67g(不包括房屋)
Olala——非常小——清洁你的眼镜
我对这种被称为SMD LED的微小LED感到惊讶。这些是如此之小，你已经需要镊子来安排他们很好地在PCB上。由于IC没有插座，IC的小脚也必须在这里仔细焊接。

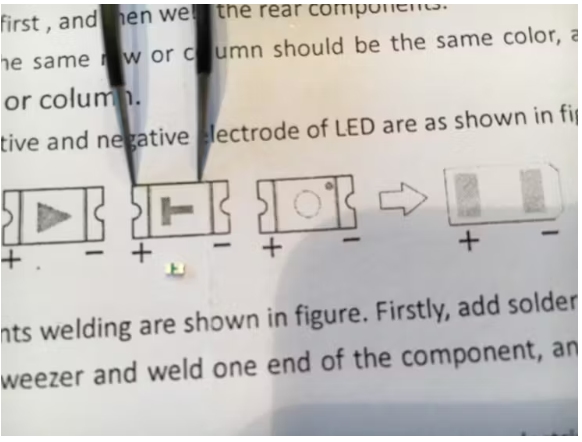

LED的一侧印有斜向一侧的T字，表示(+)和(-)。对比图表：
准备
在我的情况下，有3种不同颜色的足够的SMD：我在颜色变化中安排了2个轨道。
我买了相当薄的焊料准备，直径0.56毫米。
对于焊接，我发现了一个很好的视频，这再次清楚地告诉我如何最好地进行。
我的妻子很好，帮助我，这样我就可以专注于前面的焊点，我的妻子单独对齐并分发smd。

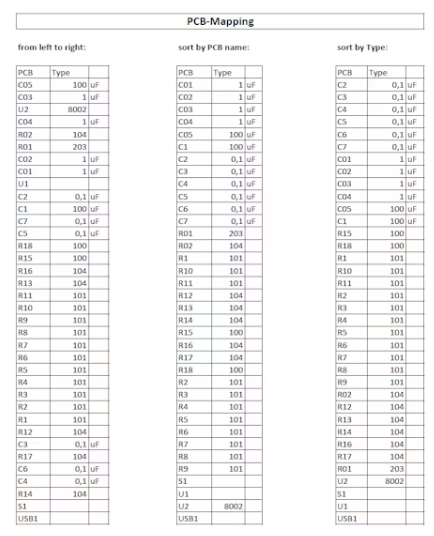

PCB-Mapping
在(对我来说1小时或更长时间)背面后：首先，我将组件的完整性与PCB匹配。你可以在这里找到一个概述(PDF或Excel附件)，因为有一个工具包的指南，但它是一个双重副本，在我的情况下，很难阅读。
我刚刚焊接了扬声器进行测试：它没有把声音带过来，赶紧把它放在一边。
故障排除
电源

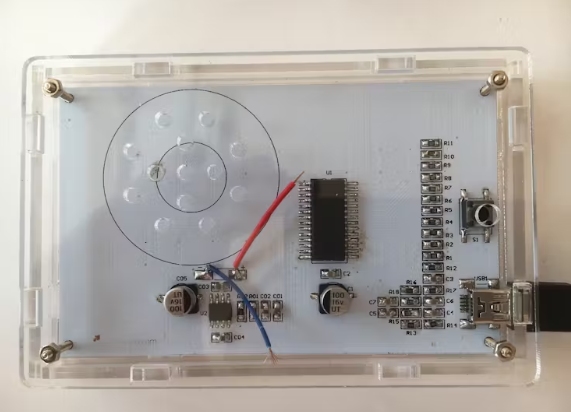

我一步一步地焊接组件，然后进行测试：没有工作。没有控制灯，什么都没有。当我在USB端口上摆动时，我可以找到第一个错误来源：不仅4个侧面支架，而且5个支架仍然是焊接的。
与列

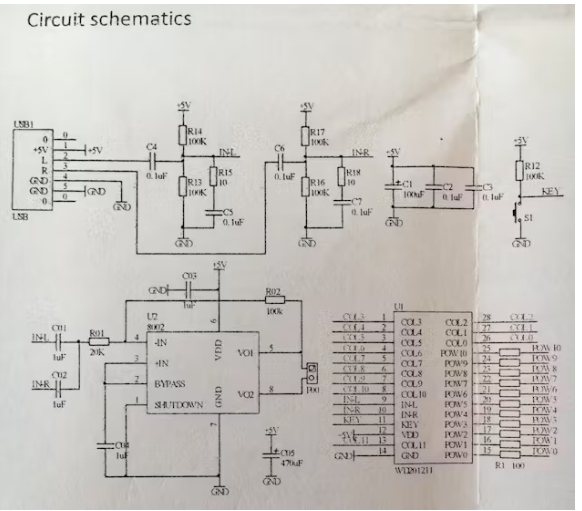

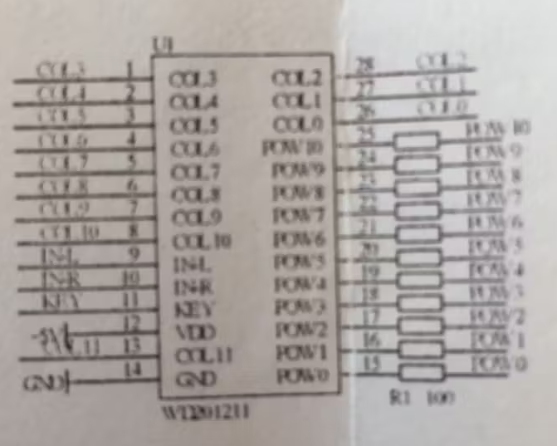

但是不是所有的led，前3个竖条没有跳：我有IC的电路图，可以识别出负责的腿，已经应用了一些焊料，并且所有列都被点燃了。
颜色

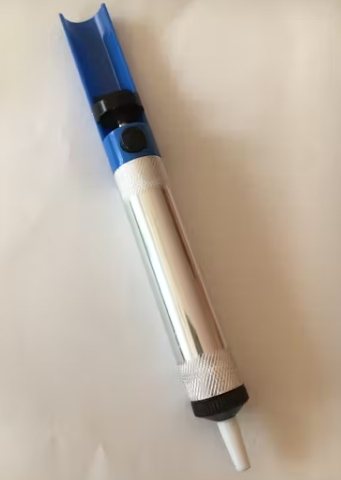

但是现在我又运行了一次：SMD可能在分配中弄乱了：蓝色的SMD必须再次替换为绿色的SMD。用脱焊泵，我已经拆除了现有的焊料，并用镊子拆除了SMD。说到这里，他立刻跳开了——没有那么悲惨。
…随着时间的推移
如果你一直在练习，焊接会很快。初学者可能喜欢安排一个更大的时间窗口。我已经安排了一个晚上的排解程序。
让我们看看会发生什么

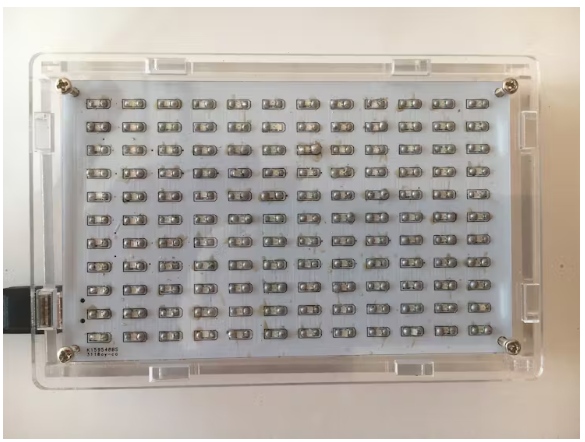

当测试成功后，我专门研究了透明的外壳：在商店里，你可以订购这个套件，带或不带外壳。直到我有了棕色的，非常合适的保护箔，过了一段时间(指甲预设;-)，但即使在组装单个螺丝和迷你螺母时，我也不得不锻炼我的耐心。幸运的是，这个箱子被切得很好。
适配器

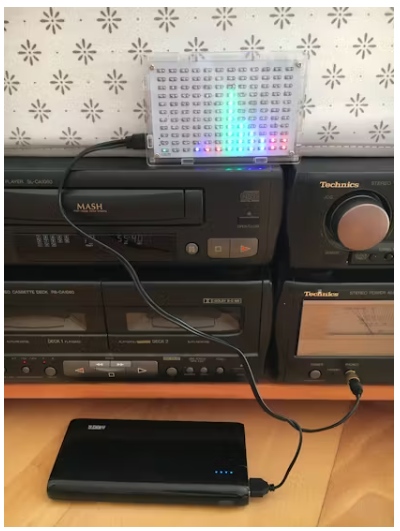

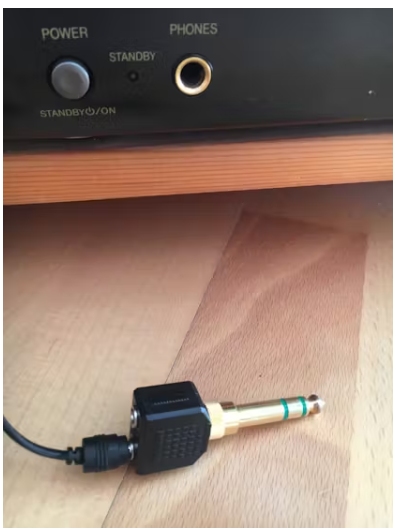

当插入HiFi系统的声音输出时，系统的声音丢失了，因为控制的不是盒子，而是耳机输出。幸运的是，还有一个双输出适配器，所以我仍然可以连接3.5英寸的耳机。
