STP4CMP 是一款基于电荷泵的 4 通道 LED 驱动器，专为 RGB 照明或 LCD 显示屏背光而设计。STP4CMP 使用输入电压在 2.7 V 和 5.5 V 之间的电池供电。该器件可产生具有高绝对精度和通道间精度的稳压电流吸收器，以驱动多达 4 个 LED。它可以支持正向电压高达 3.8 V 的 LED。每个通道的电流吸收可以通过 4 个单独的外部电阻器进行设置。每个通道都是独立控制的。PWM 控制可以直接应用于 4 个 EN（启用）引脚，以提供亮度控制。启用后，电荷泵在 C
1P
和 C
1 晚
，用于调节 V
外
典型值为 5 V 的钳位电压。微型 QFN20 （1.8x3.2 mm） 封装使该器件也可用于空间受限的应用。
*附件：stp4cmp.pdf
所有功能
-
工作电压范围：V
抄送
2.7 V 至 5.5 V - 完整的 RGB 功能支持
- 4 通道 LED 驱动器，具有直接从输入引脚进行的独立开/关控制
- 通过 4 个外部电阻器为 4 个通道提供可单独编程的输出电流，最大能力为 30 mA
- 绝对输出电流精度最大为 ±7%，通道间失配最大为 ±4%
- 可选电荷泵启用/禁用
- 热保护
- 小型 QFN20 （1.8x3.2 mm） 封装
电路原理图
1. 概述
STP4CMP是一款基于电荷泵的低电压4通道恒流LED驱动器，专为RGB照明或LCD显示屏背光设计。它支持2.7V至5.5V的工作电压范围，并提供全RGB功能支持。
2. 主要特性
- 多通道控制：4个独立的LED通道，每个通道可通过输入引脚直接控制开启/关闭。
- 可编程输出电流：每个通道的输出电流可通过4个外部电阻独立编程，最大电流可达30mA。
- 高精度：绝对输出电流精度最大为±7%，通道间失配最大为±4%。
- 电荷泵功能：可选的电荷泵功能，使用小型陶瓷桶形电容调节输出电压，典型钳位电压为5V。
- 热保护：内置热保护功能，防止过热损坏。
- 小型封装：采用QFN20 (1.8x3.2 mm)封装，适用于空间受限的应用。
3. 应用
- 手机显示屏背光
- RGB LED指示灯驱动

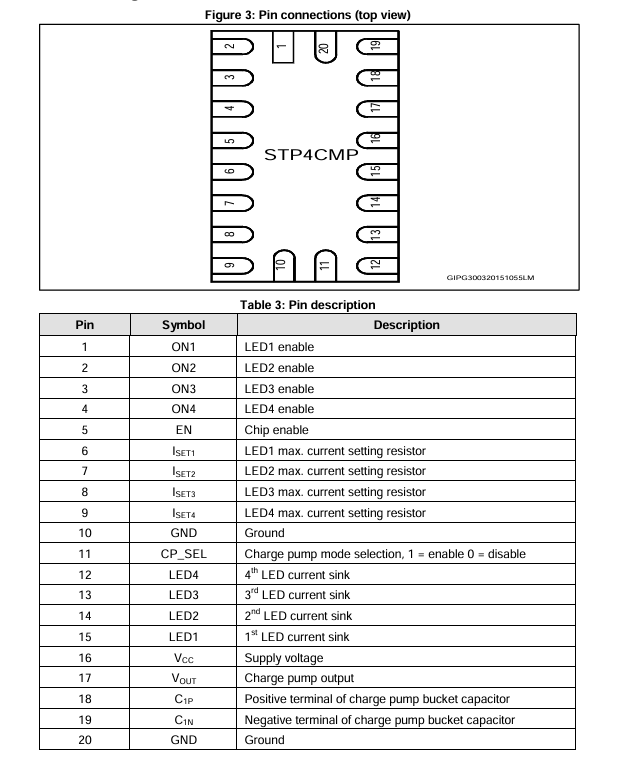

4. 功能描述
- 使能引脚：高电平有效，用于关闭整个设备，进入低功耗模式。
- LED开启引脚：当使能引脚为高电平时，可通过4个独立的ON引脚控制每个通道的开启/关闭。
- 可编程输出电流：通过连接在I_SETx引脚上的电阻设置每个通道的LED电流。
- 电荷泵：通过CP_SEL引脚启用或禁用。启用时，提供5V钳位电压以确保足够的电压裕量来驱动LED。
- 热保护：当设备过热时自动关闭，温度下降后恢复正常工作。
5. 电气特性
- 供电电压：2.7V至5.5V
- LED电流：每个通道最大30mA
- 效率：在不同输入电压和输出电流下具有高效率
- 热阻：70°C/W（4层PCB板，1平方英寸散热面积）

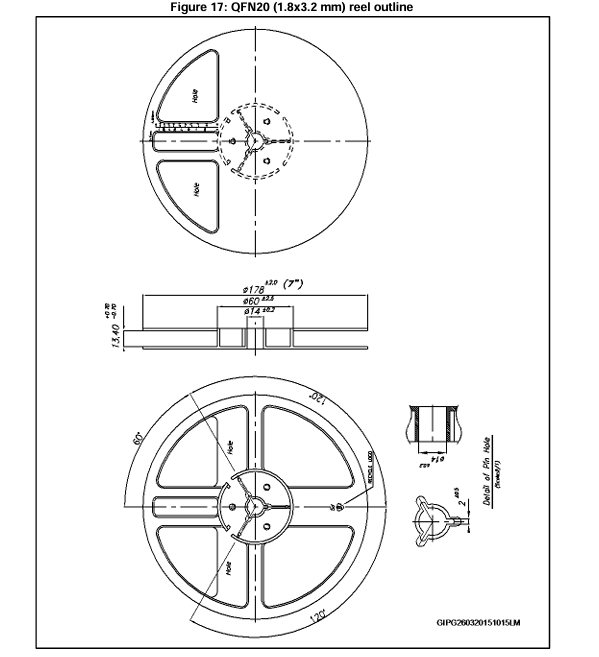

6. 封装与尺寸
- 封装类型：QFN20 (1.8x3.2 mm)
-
详细尺寸：在数据表中提供了详细的机械尺寸和引脚布局信息。
7. PCB布局建议
- 为了获得必要的稳定性和优化线路/负载调节及输出电压纹波，建议将输入、输出和升压电容尽可能靠近相应的引脚。
8. 评估板
- 数据表中提供了评估板的电路图和布局图，便于用户进行快速原型设计和测试。
STP4CMP是一款功能强大、灵活且高效的4通道LED驱动器，适用于需要独立控制多个LED通道的应用场景。
