ALED1262ZT 汽车级12通道LED驱动器,支持开路检测、局部调光、总线驱动和独立操作技术手册

2025-05-02

ALED1262ZT 是一款单片 12 路输出 LED 驱动器,专为汽车外部和内部照明应用而设计。该 ALED1262ZT 保证 19 V 输出驱动能力,允许用户串联多个 LED。在输出级,12 个稳压电流源提供 6 mA 至 60 mA 的恒定电流来驱动 LED。电流由单个外部电阻器编程。在ALED1262ZT中,可以使用 LED 开路错误检测。

*附件:aled1262zt.pdf

可以通过 7 位灰度控制为每个通道单独调整亮度。缓慢的导通和关断时间提高了系统的低噪声生成性能。此外,渐进的输出延迟降低了浪涌电流。为了进一步提高 EMI 性能,该器件实现了内部时钟抖动,以降低扩频噪声。

热管理配备了过热数据警报和输出热关断 (170 °C)。高达 400 kHz 的 I²C 高时钟频率使该器件适用于高数据速率传输。电源电压范围在 5.5 V 至 38 V 之间,避免了电源级上的任何外部预调节或额外的负载突降保护。

该器件可以使用 I²C 接口在总线驱动模式 (BDM) 下运行,也可以使用 OTP 的内部定制配置在独立模式 (SAM) 下运行。

所有功能

  • 专为汽车应用而设计
  • 12 个恒流输出通道
  • 19 V 电流发生器额定电压
  • 输出电流:6 mA 至 60 mA
  • 电流可通过单个外部电阻器进行编程
  • 7 位 PWM 本地亮度控制
  • 缓慢的开/关时间、渐进的输出延迟和抖动时钟,可降低 EMI
  • LED 开路的错误检测
  • 电源电压:5.5 V 至 38 V
  • 热关断和过热警报
  • 独立和总线驱动模式
  • 通过具有冗余和 ECC 的 OTP 进行自定义配置
  • 400 kHz 快速 I²C 接口,具有可选的扩展汉明编码
  • 有线 OR 错误标志连接

1. 产品概述

  • ‌名称‌:ALED1262ZT
  • ‌类型‌:12通道恒流LED驱动器
  • ‌应用‌:专为汽车外部和内部照明设计

2. 主要特性

ALED1262ZT 汽车级12通道LED驱动器,支持开路检测、局部调光、总线驱动和独立操作技术手册 (https://ic.work/) 电源管理 第1张

  • ‌输出通道数‌:12个
  • ‌额定电压‌:19V
  • ‌输出电流范围‌:每个通道6mA至60mA,可编程
  • ‌调光控制‌:7位PWM局部调光
  • ‌保护功能‌:过热关断、过温警告、LED开路检测
  • ‌工作模式‌:独立模式(SAM)和总线驱动模式(BDM)
  • ‌通信接口‌:I²C接口,最高400kHz
  • ‌封装‌:HTSSOP24裸露焊盘

3. 功能描述

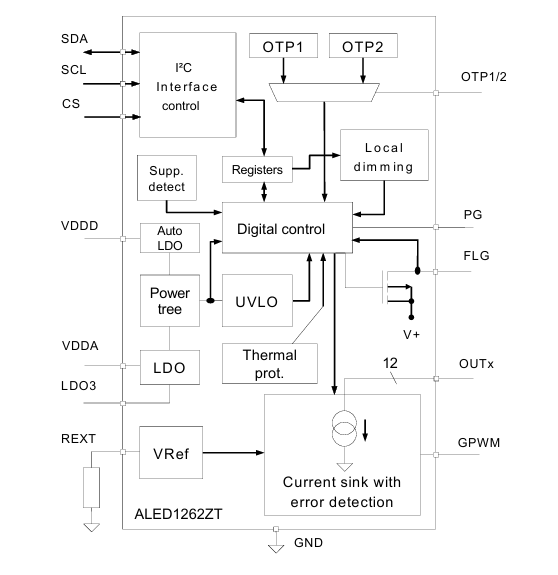

ALED1262ZT 汽车级12通道LED驱动器,支持开路检测、局部调光、总线驱动和独立操作技术手册 (https://ic.work/) 电源管理 第2张

  • ‌恒流输出‌:12个受监管的恒流源,输出电流可编程。
  • ‌局部调光‌:通过7位PWM控制实现每个通道的独立亮度调节。
  • ‌慢启动/关闭‌:减少系统噪声和涌入电流。
  • ‌时钟抖动‌:内部时钟抖动以减少EMI。
  • ‌LED开路检测‌:每个通道具备开路LED检测功能。
  • ‌热管理‌:过热关断和过温警告功能,保护设备免受过热损害。
  • ‌自定义配置‌:通过OTP(一次性可编程)存储器进行自定义配置,具有冗余和ECC(错误校正码)。

4. 电气特性

  • ‌供电电压‌:5.5V至38V
  • ‌最大输出电流‌:每个通道60mA
  • ‌I²C接口频率‌:最高400kHz
  • ‌热关断温度‌:170°C
  • ‌过温警告温度‌:140°C

5. 应用领域

  • ‌汽车后灯‌
  • ‌汽车内部照明‌

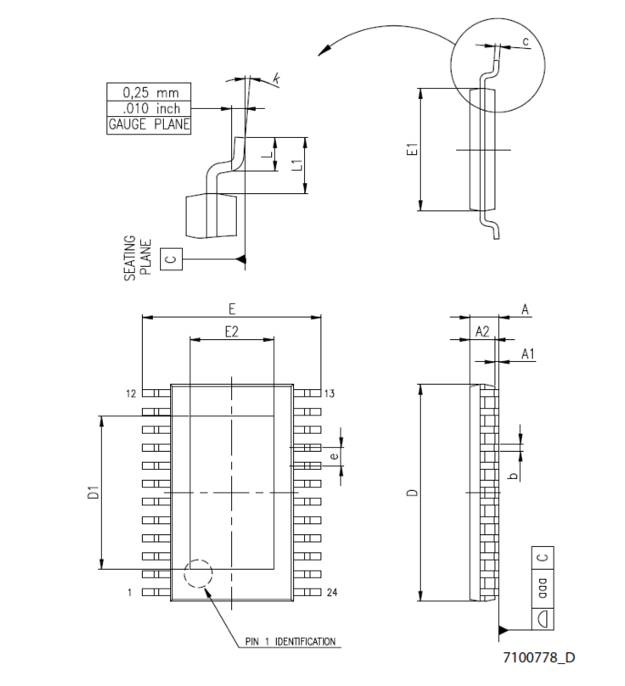

6. 封装与机械数据

  • ‌封装类型‌:HTSSOP24裸露焊盘
  • ‌尺寸‌:详细尺寸参数见文档中的机械数据表。

7. PCB布局与外部组件指南

ALED1262ZT 汽车级12通道LED驱动器,支持开路检测、局部调光、总线驱动和独立操作技术手册 (https://ic.work/) 电源管理 第3张

  • ‌信号完整性‌:I²C总线应统一移动并屏蔽,避免信号线交叉。
  • ‌滤波电容‌:在VDDA、VDDD和LDO3引脚附近放置滤波电容,以减少电源噪声。
  • ‌热管理‌:裸露焊盘应焊接到PCB上,以最大化热耗散。
  • ‌布局示例‌:文档中提供了典型的PCB布局示例。

8. OTP操作

  • ‌OTP仿真‌:在烧录前仿真OTP配置。
  • ‌OTP烧录‌:将仿真的配置永久烧录到OTP单元中。
  • ‌OTP读取‌:重置设备后,读取OTP中存储的配置以验证状态。
