血氧仪丨按键静电保护方案

2023-01-14

近日，血氧仪产品迅速走俏。对于一些家庭来说，血氧仪能帮助其判断是否缺氧。在使用过程中，我们的身上和周围带有很高的静电电压。静电的危害对血氧仪的按键部位有重大影响，静电能直接影响血氧仪产品的电气性能甚至使用寿命，因此按键部位的防静电是非常有必要的。

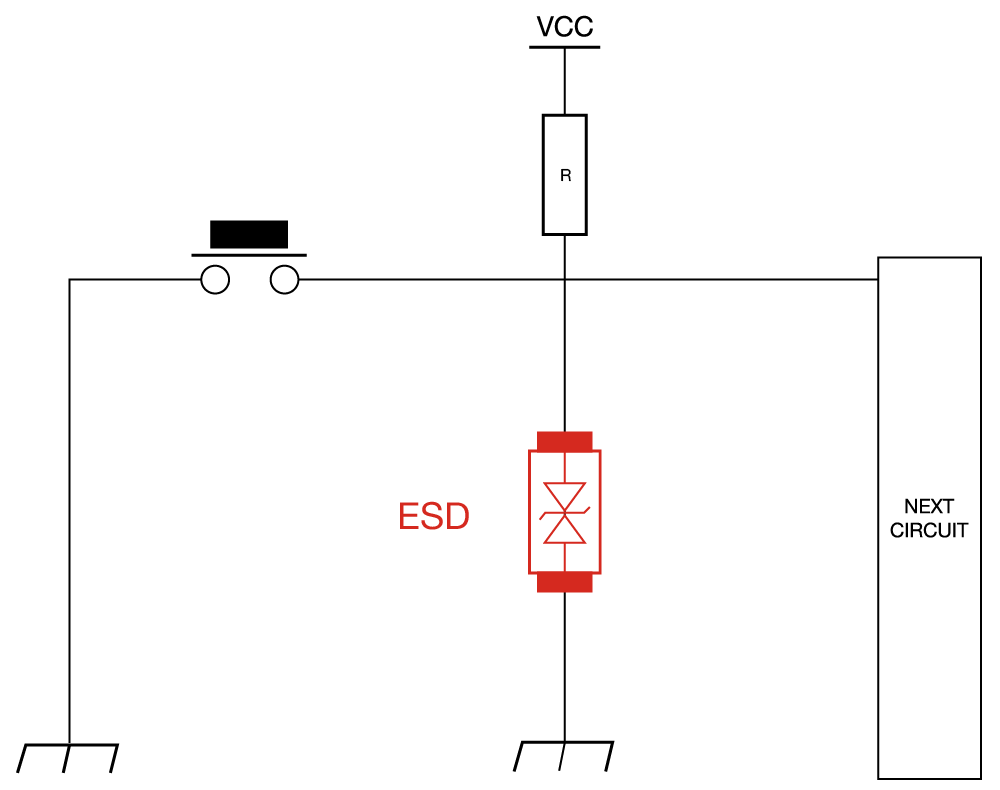

按键静电保护方案
血氧仪丨按键静电保护方案 (https://ic.work/) 医疗电子 第1张
本方案采用双向ESD静电保护管，对控制线路提供静电放电保护，旨在保护抗过压寄生敏感系统以及瞬态事件。
产品推荐血氧仪丨按键静电保护方案 (https://ic.work/) 医疗电子 第2张

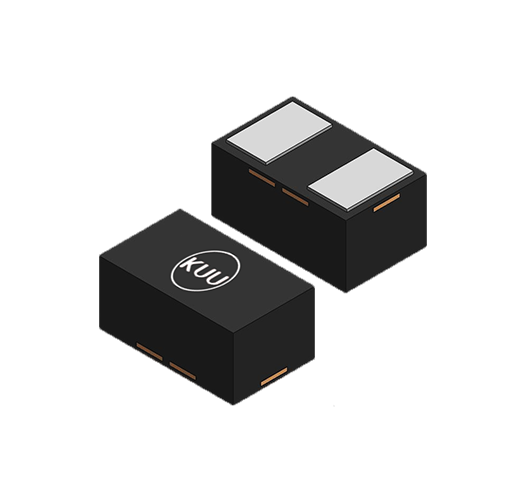

KPESD5V0S1BL
DFN1006,Vrwm：5V,Vc：15V

Cj：15pF

血氧仪丨按键静电保护方案 (https://ic.work/) 医疗电子 第2张
KPESD5V0A1BL
DFN1006,Vrwm：5V,Vc：25V

Cj：0.5pF

血氧仪丨按键静电保护方案 (https://ic.work/) 医疗电子 第4张
KPESD5V0L1BA
SOD-323,Vrwm：5V,Vc：16V

Cj：15pF

血氧仪丨按键静电保护方案 (https://ic.work/) 医疗电子 第4张
KPESD15VS1BA
SOD-323,Vrwm：15V,Vc：38V

Cj：68pF

血氧仪丨按键静电保护方案 (https://ic.work/) 医疗电子 第4张
KPESD36VS1BA
SOD-323,Vrwm：36V,Vc：75V

Cj：35pF
