YOBYBO Card20 Pro真无线耳机详细拆解报告

2023-05-22

YOBYBO是宜百科技有限公司旗下品牌，成立于2019年3月，秉承“小创新，大不同”等理念，以TWS耳机为切入口，专注智能穿戴设备领域，为用户提供“听说不同，眼前一亮”的高价值产品。旗下TWS耳机产品包括了X-Boat、CARD、NOTE、ZIP等多个系列，凭借创新设计、精湛工艺、出色的质感和品质，获得了20多个国家和地区客户的认可。
YOBYBO Card20 Pro真无线耳机是YOBYBO旗下一款高颜值的轻薄产品，外观设计极致紧凑，并采用了全铝合金外壳打造，呈现很强的质感，还获得了红点、iF和红星设计奖。功能配置方面，采用13mm动圈喇叭，支持双耳四麦ENC降噪，提供单次超过5小时的续航时间。
下面就让我们来看看这款产品的详细拆解报告吧
YOBYBO Card20 Pro真无线耳机开箱
YOBYBO Card20 Pro真无线耳机充电盒采用了扁平的椭圆形设计，铝合金外壳通过磨砂工艺处理，带来出色的质感。
取出耳机，座舱内部结构一览。
YOBYBO Card20 Pro真无线耳机详细拆解报告 (https://ic.work/) 智能设备第1张
机身外侧外观一览，“跑道型”耳机柄，触控区域银色圆盘装饰。

耳机触控区域特写，CD纹理设计，边缘光亮倒角，非常精致。上方开孔用于内置麦克风拾音。
YOBYBO Card20 Pro真无线耳机详细拆解报告 (https://ic.work/) 智能设备第3张
耳机内侧外观一览。

耳机柄底部的通话麦克风拾音孔特写。

单只耳机重量仅约为3.5g，佩戴轻若无物。
YOBYBO Card20 Pro真无线耳机拆解
通过开箱，我们详细了解了YOBYBO Card20 Pro真无线耳机的独特轻薄外观设计，下面进入拆解部分，看看内部结构及配置信息
耳机拆解
YOBYBO Card20 Pro真无线耳机详细拆解报告 (https://ic.work/) 智能设备第6张
沿合模线拆开耳机头。

取出扬声器。

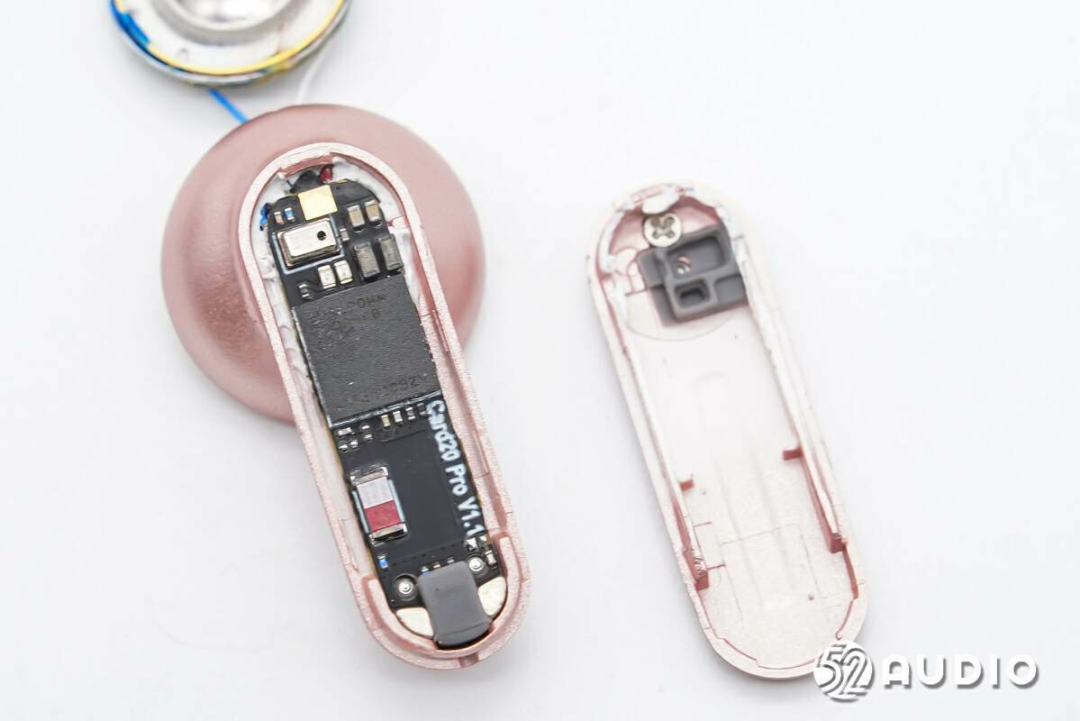

拆开耳机柄背部盖板。

盖板内侧结构一览，左侧设置有用于触摸控制导电的十字螺丝，以及通话降噪麦克风的声学结构。
YOBYBO Card20 Pro真无线耳机详细拆解报告 (https://ic.work/) 智能设备第10张
腔体内部主板单元结构一览，末端通过拾音麦克风通过橡胶罩密封。

掀开主板单元，耳机头内扬声器和电池导线分别焊接在主板上。

耳机内部主要电路拆解一览，包括电池、主板和扬声器单元。
YOBYBO Card20 Pro真无线耳机详细拆解报告 (https://ic.work/) 智能设备第13张
耳机主板一侧电路一览。

耳机主板另外一侧电路一览。

镭雕MD11 R117的MEMS麦克风特写，用于语音通话功能拾取人声，来自敏芯股份。

镭雕MC46 R132的MEMS麦克风特写，用于通话降噪功能拾取外界环境噪音，同样来自敏芯股份。
YOBYBO Card20 Pro真无线耳机详细拆解报告 (https://ic.work/) 智能设备第17张
断开电池导线。

充电盒内置软包扣式锂电池型号：1040H，标称电压：3.7V，能量：0.1295Wh。

YOBYBO Card20 Pro真无线耳机拆解全家福。
我爱音频网总结
作为一款佩戴式的产品，TWS耳机的外观设计是消费者在选购产品时的主要因素之一，高颜值的产品也更能受到市场的认可。YOBYBO Card20 Pro真无线耳机在外观方面别具一格，轻薄设计极致便携，铝合金材质搭配磨砂工艺处理，呈现出色的质感。柄状的半入耳式耳机同样轻薄，重量仅为3.5g，佩戴轻盈舒适；玫瑰金配色搭配银色CD纹理设计的触控区域，观感精致时尚。
主要配置方面，充电盒内置300mAh锂离子电池，采用Type-C接口输入电源，还集成了NTC保护和LED灯控制等功能；还搭载了一颗霍尔元件，用于实现开盖即连功能。耳机头内部采用了13mm动圈单元，0.1295Wh软包扣式电池，分别通过导线连接到耳机柄内部主板；支持蓝牙5.2，支持高通aptX音频编码、TrueWireless Mirroring技术和cVc通话降噪技术，提供稳定连接、好音质和低延时的音频传输；搭载两颗敏芯股份的MEMS硅麦，用于语音通话功能协同拾音。
