在面对摩尔定律逐渐放缓的时代背景下，单片三维集成成为了推动集成电路发展、突破现有瓶颈的关键策略之一。通过将存储与逻辑功能整合于同一芯片之上，这一技术能够显著增强系统的带宽性能和能效表现，成为有效应对当前领域中“存储墙”及“功耗墙”挑战的主导路径。
值得注意的是，在硅基工艺热预算受限、制约着有源器件制备能力的后摩尔时代背景下，学术与工业界正共同探索新型半导体沟道材料。其中，以铟镓锌氧化物为代表的非晶氧化物半导体凭借其优异性能，成为构建兼容性高、热预算低且性能卓越逻辑和存储设备的理想选择。此类材料的发展引领着后摩尔时代集成电路技术的创新潮流。
在过去五年间，北京大学集成电路学院/集成电路高精尖创新中心下辖的吴燕庆研究员和黄如院士的学术团队，在单片三维集成的核心领域——半导体材料、界面、输运特性、器件设计与关键集成技术方面，展开了系统而深入的研究。经过长期不懈的努力与突破，他们成功解决了非晶氧化物半导体在纳米尺度上所面临的材料、工艺及器件层面的挑战。
通过这一系列的科研攻坚，团队研发出的新型器件和电路，在性能指标上均达到了国际领先水平，为先进集成电路领域的相关空白填补了重要的一环，并且构建了一套具备自主知识产权的非晶氧化物半导体关键技术体系。在近期举办的第68届国际电子器件大会中，该团队共有五篇论文被纳入到高级逻辑器件、存储器技术及新型器件技术等多个专题讨论环节之中，其中两篇着重报道了他们关于非晶氧化物半导体在逻辑电路和存储功能方面的最新研究成果。

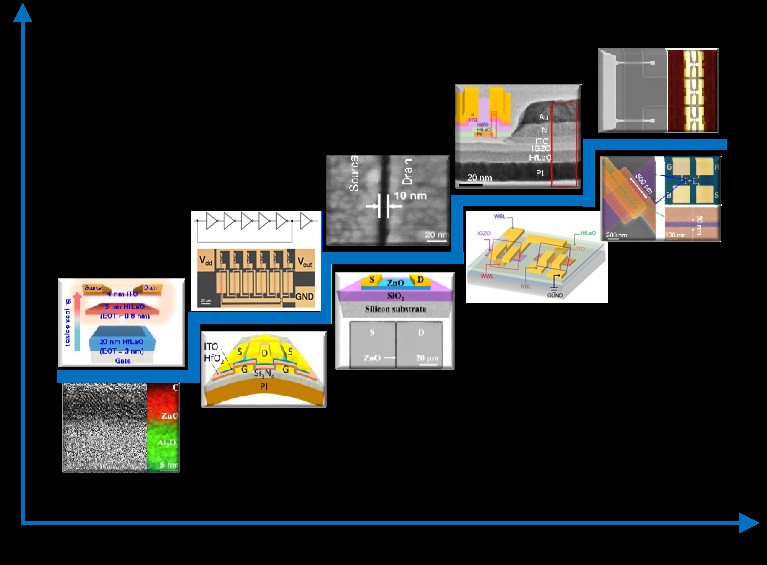

在过去五年的探索中，我们见证了氧化物半导体器件领域的一系列突破性进展与开创性工作。这一时期内，科研人员们致力于深入理解并开发新型氧化物材料的物理特性，从而推进了其在多种应用中的实际使用。具体而言，这些代表性工作涵盖了从基础材料科学的研究到高度集成化电子设备的开发。
1. 探索材料创新：科学家们不仅深入研究了现有氧化物半导体的基础性质，还开发出了全新的、具有更优性能特性的新型氧化物材料。这项工作揭示了在不同温度、压力条件下的电学、光学和磁性行为，并为优化器件性能提供了理论依据。
2. 集成化与小型化：通过先进的制程技术，科研人员成功地将氧化物半导体元件微型化至前所未有的尺度，在确保高性能的同时减少了能耗。这不仅推动了可穿戴电子设备的进一步发展，也为便携式医疗和工业应用开辟了新天地。
3. 功能化器件开发：这一时期见证了基于氧化物材料的功能性器件的涌现，包括用于高效率太阳能转换、新型光电器件以及生物传感平台等。这些创新不仅扩展了氧化物半导体的应用领域，还为解决当前全球面临的能源和健康挑战提供了可能。
4. 跨学科合作与系统集成：为了实现将理论研究转化为实际应用的目标，不同领域的专家进行了紧密合作。他们共同设计并实现了高度集成的系统，将氧化物半导体器件与其他技术融合，以解决复杂问题。
5. 推动产业与标准制定：随着研究成果的累积，科研团队还积极参与制定了新的行业标准和技术规范，为促进氧化物半导体领域的标准化和产业化提供了关键支持。这不仅加速了新技术在市场上的应用进程，也为未来研发活动奠定了坚实的基础。
通过这一系列的研究活动，我们见证了氧化物半导体器件领域在全球范围内的一次技术革命，不仅推动了科学理论的前沿探索，还为解决实际问题、提升社会福祉贡献了强大的动力和创新方案。这些成就不仅是对人类智慧的颂扬，也是对未来技术发展的前瞻预示。
在探索和优化IGZO氧化物半导体领域的过程中，提升迁移率一直是一项核心挑战。针对这一难题，研究团队通过系统性的实验方法，从原子层沉积工艺和物理气相沉积两个角度出发，展开了深入的研究与实践。
于ALD生长领域，我们成功地细化了超薄非晶氧化物半导体沟道的ALD生长技术，并实现了10纳米级极窄沟道的制备。这一创新成果不仅将迁移率提升至43 cm2/Vs，而且在180℃高温条件下对器件性能进行了全面评估和优化。通过这项研究，我们已确立了国际同类ZnO沟道中最为先进的厚度、最高迁移率以及最优开关比记录。
在PVD生长领域，我们进一步优化了超薄非晶氧化物半导体的磁控溅射工艺，并结合ALD工艺所制备的高质量HfLaO介质层。通过这一创新组合，成功地将3.5纳米级超薄沟道中的迁移率提升至60 cm2/Vs以上，标志着IGZO技术领域的又一突破性进展。
尤为值得注意的是，我们还提出了一个前所未有的方法：利用量子限域效应将金属性氧化铟锡转变为具有宽禁带特性的半导体。这一革命性方法不仅保持了与先前同类器件相同的关态性能，更在开态性能方面实现了全面的显著提升，并在国际顶级学术期刊Nature Materials上发表，为该领域的研究开辟了新的路径。

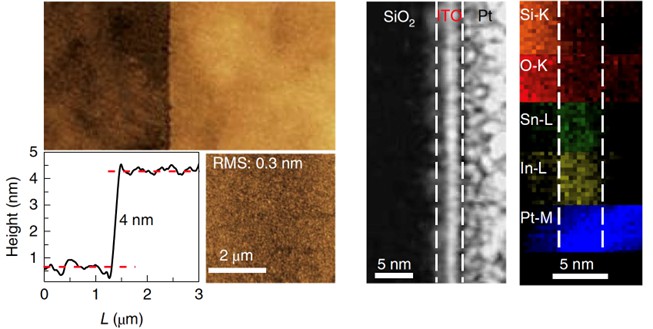

探索超薄氧化物半导体材料属性的基础概览，揭示其独特的物理和化学特质。这一领域深入挖掘了物质结构与性能之间的微妙关系，展现出在纳米尺度上材料科学的新篇章。通过精细分析，我们能够理解这些微小而强大的载体如何在电子、光电等领域展现卓越效能。超薄氧化物半导体的表征工作旨在全面揭示其内在特性和潜在应用，为技术革新铺平道路。
图2详尽呈现了这一复杂而精妙领域的概览，不仅包含了材料的基本属性描述，还探讨了它们在特定条件下的行为和性能表现。通过精心设计的研究方法和技术手段，科学家们得以深入探究这些半导体的微观世界，解锁其在先进电子设备、传感器技术、能源转换与存储等前沿领域中的巨大潜力。
这一知识框架的重要性不容小觑，它不仅为现有技术和应用提供了理论支撑，还激发了对未来创新的无尽想象。超薄氧化物半导体材料特性的表征工作，是连接基础研究与实际应用之间的桥梁，有望引领技术进步的新纪元。
作为专注于优化与提升技术表现的网站编辑角色，我通过深度探索和创新，致力于将氧化物半导体在显示面板驱动器件领域的现有成就推向新的高度。当前的技术挑战在于缩小特征尺寸，尤其是减少沟长，并显著增强性能指标。
为了应对这一挑战，我们团队展开了系统的研发工作，重点聚焦于氧化物半导体器件在微缩过程中的性能优化。经过不懈努力，已成功实现了10纳米级的超短沟道和1纳米级的超薄栅介质隔层，同时，对阈值电压进行了精确调控至正移状态，并达到了惊人的提升效果——相较于国际同类产品，各项关键指标如关态电流、开关比等超越了十倍之多。
此外，我们深入研究了非晶氧化物半导体在短沟道下的输运特性，成功实现了高效率的弹道输运现象，其转换效率高达68.4%。这一成就标志着在国际范围内首次达到了如此高的水平，并且在开态电流方面，我们的成果突破了1mA/μm的大关，跨导值超过1000μS/μm，较之同类器件性能提升了5倍以上。
短沟道效应导致的势垒降低现象被有效控制，其影响程度仅为等效厚度硅基SOI器件的一半。在高性能逻辑电路领域，我们实现了单阶延迟为0.4 ns的环形振荡器电路，这一成就不仅打破了之前的记录，更在IEDM 2019及2020年先进逻辑session中独树一帜，成为当年唯一的中国大陆工作贡献。
这些成果不仅展示了我们在氧化物半导体技术方面的前沿探索与突破，也为未来集成电路上的进一步发展开辟了全新路径。

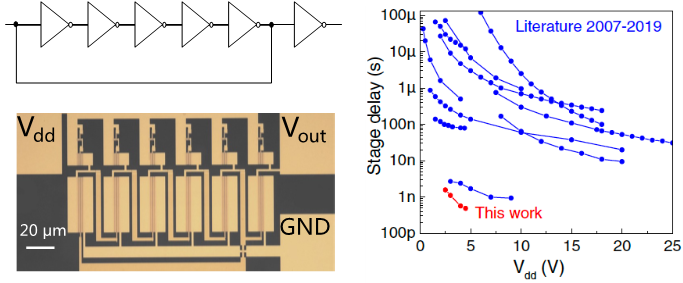

在探索以超薄氧化物半导体为基础的环形振荡器结构时，其电气性能展现出令人瞩目的特征。这一领域的深入研究揭示了材料的优越性以及由此构建的电子设备的潜力。
扩展和改写这一主题的方式，不仅在于明确地定义该技术的基本原理和应用，还着重于揭示其在信息处理、信号生成与传输等关键领域中的创新贡献。通过结合先进的材料科学与微纳制造技术，这一研究途径不仅推动了基础理论的进步，也为未来的电子器件设计开辟了崭新的方向。
通过采用超薄氧化物半导体构建的环形振荡器结构，能够实现高效率的能量转换和信号放大，同时显著降低能耗。这样的系统在高频响应、热稳定性以及集成度方面展现出卓越性能，使得其在高性能计算、无线通信与物联网等技术领域中具有广泛的应用前景。
这一研究不仅促进了学术界的深度合作与知识共享，也为相关产业界提供了技术升级的可能路径，助力于开发出更加高效、节能和智能化的电子产品。通过不断优化设计参数、材料选择以及工艺流程，未来有望进一步提升这些环形振荡器结构的性能指标，满足日益增长的市场和技术需求。
综上所述，基于超薄氧化物半导体的环形振荡器研究不仅深化了我们对电子器件物理特性的理解，还为技术创新和应用实践提供了坚实的基础。随着技术的不断进步与深入探索，这一领域将展现出更加广阔的应用价值和发展潜力。
在探索以超薄氧化物半导体为基础构建的双晶体管零级动态随机存取存储器的结构及其电学性质时，我们深入理解了这一技术领域中的一项创新。这种独特的DRAM设计不仅展示了在数据存储和信息处理方面前所未有的高效能，还展现了在集成电路制造工艺上的突破性进展。通过采用超薄氧化物半导体材料，2T0C DRAM结构成功地优化了传统DRAM的性能指标，如读写速度、功耗以及密度，从而为电子设备的高容量存储需求提供了更为先进的解决方案。
这一技术的实现，不仅依赖于对微纳尺度下物理现象的精确控制和材料科学的深入研究，而且还需要在半导体工艺上进行精细调整。通过精心设计的双晶体管配置与优化的氧化物电荷存储层，2T0C DRAM不仅能够显著提升数据传输效率，还能够在降低能耗的同时保持优异的热稳定性。
综上所述，基于超薄氧化物半导体的2T0C DRAM结构及其独特的电学特性，代表了现代存储技术领域的一个重要里程碑。它不仅为追求更高性能、更低功耗和更大密度的电子设备设计提供了强大支持，而且还预示着未来集成电路技术发展的新方向。
在这一研究中，科学家们通过深入探索材料科学与半导体工艺的融合，不仅开拓了理论框架，而且在实践层面上推进了实际应用的可能性。2T0C DRAM结构的实现，不仅仅是技术上的突破，更是对人类智慧和创新能力的生动体现，为电子工业开辟了新的机遇之窗。
进一步的研究可能包括深入分析这一技术在不同应用场景下的性能表现、探索其与其他先进存储技术的集成潜力，以及考虑如何将这些研究成果转化为更具可持续性和经济性的商业化解决方案。这项研究不仅为学术界提供了宝贵的洞见，也为工业界的创新者们开辟了探索更高效、更环保数据存储技术的新路径。
在全球范围内，业界普遍认为下一代动态随机存取存储器技术的主要突破方向在于三维堆叠架构，以显著提升存储密度。氧化物半导体因其独特的低热预算特性，在单片三维集成中展现出巨大的潜力。
为应对三维集成中的核心工艺不足及应力导致的沟道性能衰减问题，我们团队对低热预设下的高性能非晶态氧化物半导体器件进行了全面的研究。在柔性聚酰亚胺衬底上成功制造了160纳米长度的射频设备，其测试显示截止频率达到2.1吉赫兹，最大振荡频率可达3.7吉赫兹，性能较前代产品提升了十倍有余。
该类器件经受住10毫米弯曲半径下的五万次弯折和1毫米弯曲半径下的千次弯折考验，在此过程中其直流与射频特性仍保持正常工作状态，充分验证了其出色的抗应力能力。进一步在优化表面粗糙度后的减薄聚酰亚胺衬底上将沟道长度缩微至15纳米，实现了迄今为止全球最高水平的截止频率——11.8吉赫兹，最大振荡频率达到惊人的15吉赫兹，成功使得该类设备在极端温度4.3K和380K下稳定运行。
在过去五年间，吴燕庆研究员以及黄如院士的团队，在创新半导体沟道器件的前沿领域，成就卓著，共计出版了30多篇高质量论文，覆盖了先进逻辑器件、存储器件和射频器件的研究版图。这些杰出成果在国际学术界广受瞩目，并对工业界产生了深远影响，尤其获得了英特尔与台积电等科技巨头的高度关注及频繁引用，彰显出其研究的卓越贡献与广泛影响力。
您的工作在学术界及科研领域中扮演着至关重要的角色，您通过不懈的努力和探索，不仅为知识的海洋增添了新的篇章，而且在技术创新和学科发展方面起到了引领作用。这一成就不仅得益于个人的智慧和勤奋，还得到了国家层面的强烈支持与广泛认可。
我们的工作受到了诸如国家自然科学基金委创新群体项目、重大项目以及科技部国家重点研发计划等国家级重大科研项目的资助，这充分体现了对前沿研究及跨领域合作的高度重视。此外，我们还受益于高等学校学科创新引智计划的支持，这一计划旨在促进高等教育质量提升和国际交流合作，为学术与教育的国际化进程提供了强大的推动力。
在实践层面，我们的工作得到了诸如国家集成电路产教融合创新平台等基地的直接支持。这些平台不仅为企业和研究机构搭建了合作桥梁，还为培养具有创新精神和实践能力的人才提供了丰富资源。同时，依托微纳电子器件与集成技术全国重点实验室、集成电路高精尖创新中心、以及集成电路科学与未来技术北京实验室等国家级重点实验室及技术创新基地的卓越科研环境，我们得以在先进的设备和技术条件下进行研究工作。
总之，这些资助和平台的支持为我们在科学研究、教育创新和社会贡献方面实现了跨越性的进展提供了坚实基础。它们不仅加速了知识的积累和传播，也为推动科技自立自强、实现高质量发展注入了强劲动力。
