在车辆系统中，图形元素被精心设计以置于驾驶者直接视域之中，这一策略取代了传统的警示音或图标，旨在即时传达关键信息并感知潜在危险，从而激发迅速反应。这些图形设计借鉴自然世界的直观表达方式，超越了传统抬头显示器中所展现的二次信息范畴，提供了更为直观、无缝的信息交流体验。
正如先前在我的博客文章中对阳光负载的深入探讨所揭示的那样，太阳能照射对于增强现实平视显示器的设计构成了显著的技术挑战。相较于传统HUD，AR HUD因其宽广视角和超远虚拟图像距离的特点，将车辆传感器信息与显示内容实时整合变得更具复杂性。尤其在长虚像距离超过7米的情况下，及相应的较宽视角至少涵盖水平10度与垂直4度范围时，太阳能集中效应显著增强，并对成像面板造成热升现象的压力。为了确保AR HUD免受太阳辐照导致的热损伤风险，设计者需精心规划系统架构，并执行详细的阳光负载模拟，以验证其在实际操作环境中的可靠性及稳定性。
在探索阳光条件对增强现实平视显示器设计所产生影响的范畴时，需重点考量以下几个方面：
1. 光线互动与反射管理：评估日光如何与设备表面进行交互，并分析其反射特性，以确保不会导致屏幕内容失真或不可见。
2. 视觉清晰度优化：研究在高光照强度下，如何保持用户对AR信息的清晰识别和理解能力，同时减少眩光干扰。
3. 环境适应性设计：考虑不同时间段内阳光照射角度及强度变化，以调整 HUD 的参数设置或使用条件，确保全天候的最佳可见度与可读性。
4. 能耗管理策略：分析在光照充足的环境下，如何优化设备的能源消耗，尤其是在电池供电的AR HUD中，确保性能和续航能力平衡。
5. 用户感知体验：探索阳光照射对用户体验的影响，包括视觉疲劳、舒适度以及使用满意度等主观感受反馈，并据此调整设计参数或提供适应性功能选项。
不容忽视的是，在构建AR HUD阳光负载模拟技术时，准确性的重要性不言而喻。此过程中涉及的关键元素，如精准的阳光光源模型——其应包含恰当的角度、光谱及辐射强度特性——以及针对车辆内部光学组件的精确透射曲线，诸如挡风玻璃、眩光过滤器与热/冷镜等，均需达到极高的精度标准。确保这些细节无误是实现沉浸式体验和真实感不可或缺的基础。

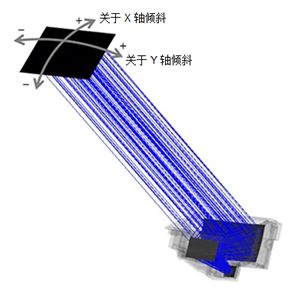

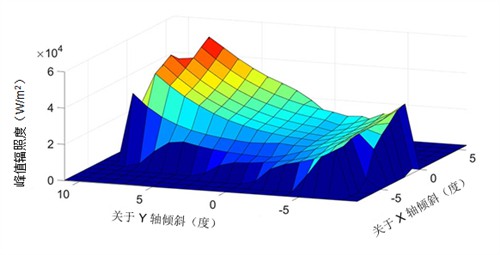

在日常行车场景中，车辆于转弯与上下坡时，光线从多个角度投射至车内空间，此过程需确保有效识别并适应入射阳光的各种光照条件，如图1所示。TI观察到，在集成有基于其DLP®技术的AR HUD原型系统里，离轴太阳光强比主光轴强度高出2.7倍的情况普遍存在，进而导致显著增加的热应力和负载。通过模拟，峰值太阳光强的具体数值见于图2。若设计上的疏漏未能应对最恶劣状况下的离轴光辐射水平，则可能引发不可预估的风险，包括因成像仪面板受损而导致的现场设备失效问题。

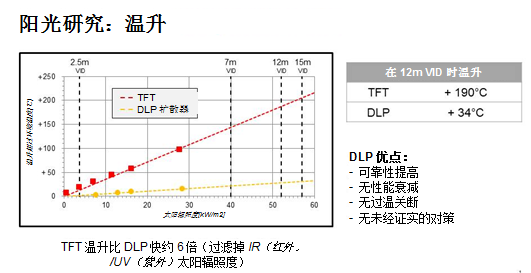

确定并预防关键峰值日照强度引发的热损伤，乃是我们追求高效太阳能利用过程中的重要一环。所述日照能量在特定材料上被吸收转化成热量，此过程对系统性能构成了直接考验。以我们在测试中所观察到的情况为例，在图3的展示中，薄膜晶体管面板因阳光辐射而产生的升温速度，较DLP技术所用透射式微透镜阵列散射屏下的同类组件快达六倍之多，这一现象明显加剧了TFT面板面临热损伤的风险。
在环境温度为摄氏85度的情况下，得益于其低光谱吸收及能在极高工作温度下稳定运行的特性，采用DLP技术的Kuraray散射屏能够承受高达每平方米22400瓦的太阳辐射强度。此设备卓越的热耐受性确保了在增强现实平视显示器中实现远距离虚拟图像显示的能力。
在探讨AR抬头显示器的设计难题时，我们不难发现其与传统HUD设计所面临的挑战存在显著差异。尤其是在太阳辐射强度这一关键因素上，AR HUD面临着更为严峻的阳光负载问题。为了确保设备的稳定运行及性能表现，必须进行精细详尽的热模拟分析，并对设计中可能受到离轴太阳直射的影响予以充分考虑。
深入探讨此主题时，我们强烈推荐阅读《DLP技术：在增强现实抬头显示系统中承载太阳能的模型构建》这一专题白皮书。该文将为您揭示有关阳光负载建模的诸多精妙细节，为设计者提供宝贵的指导与洞见。通过深入了解并应用文中提及的方法及策略，设计师能够有效地应对AR HUD在极端天气条件下的挑战，确保其性能不受太阳辐射影响而降低。
