电压并列及切换回路

2023-07-10

‍, 电压并列及切换回路 (https://ic.work/) 智能电网第1张
电压并列与切换的概念,电压控制：TV二次电压必须经TV隔离开关控制，只有当隔离开关合上时，二次电压才可接通输出，以防止反充电。
电压并列：分段母线或双母线每段上各装了一台TV，当母联开关合上时，一次可看成一条母线，TV在一次侧为同一电压，因此其二次侧电压也可连接在一起，当一台TV检修退出运行时，通过并列可保证二次两段母线均有压。
电压切换：对于双母线接线，各间隔的二次电压由其母线侧刀闸运行方式确定，投一母取一母电压、投二母取二母电压，因此二次电压必须经相应隔刀选择，是为电压切换。
电压并列及切换回路 (https://ic.work/) 智能电网第2张

该资料已在星球更新，会员可扫码直接下载,

该资料已在星球更新，会员可扫码直接下载,

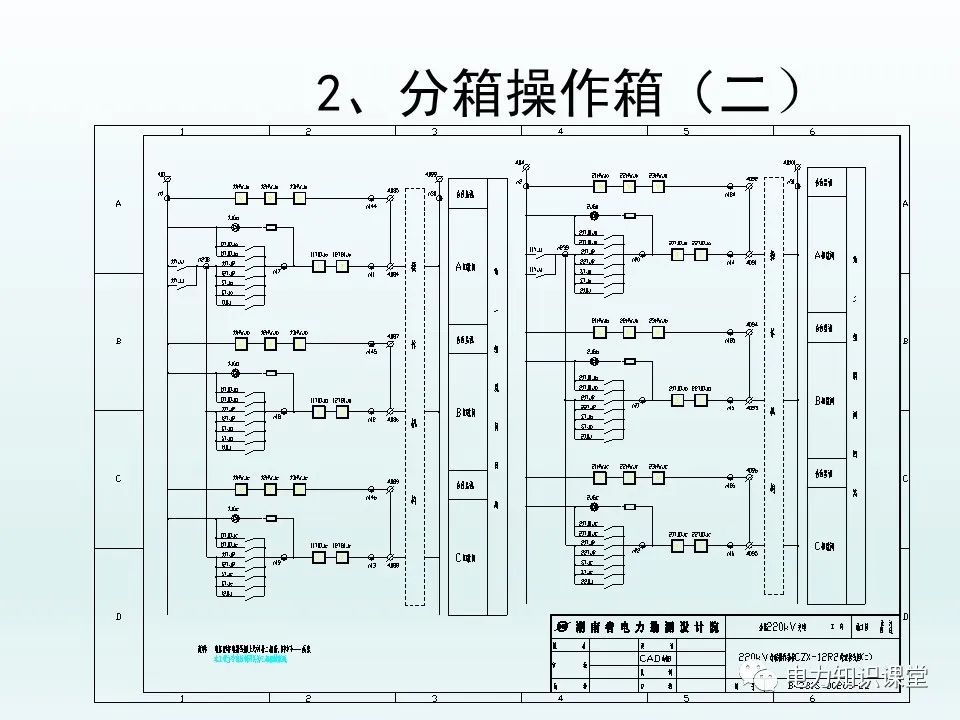

2、正电源与跳、合闸回路端子必须适当隔开,端子箱等室外设备，在外界环境影响下容易受潮，造成正电源与跳合闸回路绝缘不良，引起误跳误合。
3、两套保护的直流电源必须彼此独立，两套保护装置的直流电源应取自不同蓄电池组供电的直流母线段；,4、两套保护装置的跳闸回路应与断路器的两个跳闸线圈分别一一对应。
5、主变保护电量与非电量保护直流分开。
6、信号回路由专用熔断器供电，不得与其他回路共用。
7、直流电源开关必须使用直流型快分开关，上下级直流开关必须保障有选择。
8、不允许采用失压进行自动切换直流电源的供电回路（操作箱内），以防止公共回路部分短路而引起两组直流熔断器熔断。
9、保护装置24V开入电源不出保护室。
10、同一接线端子上接线不能超过2根，禁止不同截面的导线接在同一端子上。
11、端子箱至保护室的控制电缆屏蔽层两端接地，端子箱至一次设备本体的控制电缆屏蔽层在端子箱处单端接地,12、交流电流和交流电压回路、不同交流电压回路、交流和直流回路、强电和弱电回路，以及来自开关场电压互感器二次的四根引入线和电压互感器开口三角绕组的两根引入线均应使用各自独立的电缆。
13、所有涉及直接跳闸的重要回路应采用动作电压在额定直流电源电压的 55%～70%范围以内的中间继电器，并要求其动作功率不低于 5W。
