长久以来，虚拟现实与增强现实，以及它们的融合版本混合现实，主要被视作游戏和娱乐领域的关键技术。然而，随着技术的进步和社会需求的变化，这些领域已逐渐渗透至医疗、军事、教育、制造、零售、营销及广告等多个行业。
面对下一代VR显示器所面临的挑战，我们需要深入探讨其核心问题以及为何MIPI接口成为VR/AR/MR应用中的首选解决方案。Mixel, Inc. 通过整合多样化的MIPI PHY产品，不仅打造出独具特色且在市场中脱颖而出的解决方案，还展现了高度的灵活性与适应性。
在本文中，我们将详细阐述这些挑战、解答关于MIPI接口为何最适合此类应用的问题，并揭示Mixel如何将不同类型的MIPI PHY产品融合创新为独特而多元化的解决方案。通过深度解析这一过程，读者将能全面理解VR/AR/MR领域的最新技术动向及其实现方法。
为了全面拥抱并适应虚拟现实领域内日益丰富的应用场景以及不断演进的终端设备需求——包括个人电脑、移动设备乃至便携式解决方案——下一代虚拟现实显示器在性能、功能及用户体验上实现了显著提升与优化，从而为用户带来了更为沉浸、便捷且高效的交互体验。
第一代虚拟现实显示器采用了分辨率为1千乘以1千的呈现技术，然而这种配置在近距离视域内难以展现出令人满意的高清晰度图像细节。随着技术的进步与创新，我们展望下一代VR显示设备将具备约每英寸1000像素的高解析度标准，以此来确保2千乘以2千作为基础的最低显示规格，并有望最终达到4千乘以4千的极致分辨率，从而为用户带来前所未有的沉浸式体验。
下一代虚拟现实显示器追求的一项关键目标在于响应速度的提升，力求确保液晶晶体能够在视觉捕捉瞬间即刻安定，从而于视域的近端区域展现出清晰流畅的图像。为了达成这一目的，其中一项技术路径是引入像素预加载机制，给予这些元素适量的时间以稳定状态，随后启动背光闪烁操作。此举旨在确保用户仅在像素完成稳定过程后方才得以观览其内容，进而实现更为沉浸式的视觉体验。
为适应上述要求，显示面板需具备更高的刷新频率能力，这势必引发对带宽资源的更高需求。因此，在设计下一代虚拟现实显示器时，需全面考虑优化技术方案、强化硬件配置以及升级数据传输机制，以确保在提升响应速度的同时，也能满足对于处理和传输信息的巨大挑战，从而为用户提供更为逼真、流畅且无延迟的视觉体验。
减轻视频延时乃一大难题，此现象可能导致视频素材出现滞涩情况，进而造成音视频同步失衡，体验不佳，尤其在沉浸式VR环境中，此类不适感尤为显著。为应对这一挑战，下一代虚拟现实显示集成电路应以实现最低延时为目标进行优化，这无疑要求其集成低延迟的接口技术，旨在确保流畅、无缝的视听体验，从而提供更为沉浸和高质量的虚拟现实应用环境。
考量电力消耗时，往往须权衡与牺牲提升带宽的能力，后者能有效承载更高分辨率、刷新率以及快速响应需求。VR 设备，通常嵌入于沉浸式头戴式显示器中，设计目标着重在维持极低的功率消耗，以确保产生的热效应微乎其微，从而提供流畅且无阻的用户体验。对于那些由手机或其他移动设备驱动显示内容的应用场景而言，降低功耗依然是核心考量因素。
MIPI规范之制定初衷，则旨在构建一款全新的接口标准，不仅追求实现峰值带宽传输能力，同时也致力于最小化能量损耗，并确保在低延迟应用场景中的高效能表现。这一策略性的设计取向，使得 MIPI 成为了高带宽、低延迟应用的理想选择，同时兼顾了对功耗的严格控制，以此满足多样化的技术需求和用户体验标准。
XR技术领域中，术语XR指的是沉浸式体验的总称，从虚拟现实到增强现实，乃至混合现实，这一集合体涵盖了通过计算生成环境与真实世界之间无缝融合的技术范畴。
在探讨MIPI C-PHY和D-PHY时，我们关注的是其作为信息传输解决方案的核心作用。MIPI C-PHY与D-PHY接口因其高效、低延迟的特性，被广泛认为是XR应用的最佳选择之一。这些接口设计旨在优化数据流的处理速度与能效，确保了在高动态范围和复杂计算场景中实现顺畅流畅的交互体验。
Mixel作为提供集成PHY解决方案的领先供应商，在单一物理层中结合MIPI C-PHY与D-PHY的特性，充分体现了其对XR领域需求的深度理解。通过这种整合设计，Mixel实现了在有限空间内大幅度提升系统性能的可能性，同时显著减少了面积和功率消耗。这一举措不仅优化了整体系统的能效比，还为XR应用提供了更为可靠、高效的数据传输途径，从而提升了沉浸式体验的质量与稳定性。
综上所述，选择MIPI C-PHY和D-PHY作为基础，以及Mixel在单个PHY中的整合策略，是实现具有卓越性能和用户体验的XR应用的关键所在。这一技术解决方案旨在最大化利用有限资源的同时，确保系统能够应对XR领域内对实时性、能效与数据传输速度的严苛要求。
MIPI D-PHY是一种简洁高效、源同步的物理层架构，自二〇零九年起在包括CSI-2SM与DSISM在内的广泛领域得到应用和部署；相比之下，MIPI家族中较新的成员C-PHY则展现出更为复杂的特性。C-PHY运行于三个信号上，其中包含了时钟信息嵌入至数据之中，因此无需专门的时钟通道传输。
若采用单通道D-PHY 1.2配置，系统需要四条线路的支持：两条用于同步时钟信道，其余两条则为数据传输提供路径，旨在实现最高达两点五吉比特每秒的数据速率。而C-PHY 1.1版本的三重配置法则仅需三条线段即可完成工作，其数据传输速度可高达五千七百万位每秒，即五点七吉比特每秒。
得益于MIPI C-PHY巧妙且高效的映射与编码技术，相较于D-PHY，在同样带宽下能够实现高达两倍二十八分之一的数据速率效率提升。
为了阐述MIPI D-PHY与MIPI C-PHY在虚拟现实、增强现实及混合现实系统的多元应用场景，参考图1可提供直观的解析视角。
请见图一：在扩展现实系统中的MIPI应用场景。
MIPI CSI-2 接口，专为增强现实应用而设计，常被用作连接不同传感器与处理节点之间的桥梁，确保实时数据传输的流畅与高效。相比之下，DSI 接口则聚焦于虚拟现实领域，负责将图形处理器产生的内容无缝传递至显示面板，以提供沉浸式体验。
在捕捉设备与核心处理单元之间，通过采用两组低延迟物理层技术，可以实现数据传输的即时响应。对于依赖外接计算资源的系统，如系留装置中的移动终端、桌面或便携电脑等，它们可能直接配备非 MIPI 接口，此时需要借助桥接芯片将数据转换成兼容 MIPI 标准的形式。
不难看出，无论是 DSI 还是 CSI-2，二者均隶属于 MIPI 协议家族。这些接口能够通过 MIPI C-PHY 和/或 MIPI D-PHY 物理层高效传输信息，为各类终端设备提供数据流通的基础设施支持。
Mixel的双模式C-PHY/D-PHY架构巧妙地融合了这两类信道，形成一个整合型物理层，并且共用相同的接线板以实现高度集成化设计。D-PHY链路配置灵活多样，可支持1至4条通道并各自在2.5Gbps的高速率下运行；C-PHY链路同样展现出其适应性，能够配置为1到3条通道，并在高达2.5Gbpsps的速度下运行，由此计算，整体数据传输速度最高可达惊人的5.7Gbps。当Mixel Combo PHY被设于D-PHY模式时，其聚合数据速率可上探至10Gbps，而转而在C-PHY模式下，它则展现出更为强大的性能潜力，能够支持高达17.1Gbps的超高速聚合数据速率。
Mixel 的实现策略对Combo PHY IP 进行了优化设计，不仅整合了串行接口引脚的共享使用，而且巧妙地将所有MIPI D-PHY的功能组件重新应用于MIPI C-PHY中，这一创新极大地缩减了芯片面积并降低了功耗。图2中的框图详尽展示了专为DSI主机应用场景打造的Mixel MIPI C-PHY/D-PHY Combo TX模块，其设计目标直指驱动前沿VR显示器技术的需求。
[图二：Mixel MIPI C-PHY/D-PHY组合TX块图解]
Mixel Combo C-PHY/D-PHY具备在D-PHY与C-PHY模式下灵活进行信道交换单元与极性调整的能力，这一特性极大地提升了系统集成及PCB布线的流畅度和灵活性。借助此功能，通道或三重组合可根据具体需求配置为多样化的排列方式，从而确保了高度适应性和高效性。
该系统配备了内置自测试引擎，此功能允许其跨集成电路、印刷电路板等不同抽象层执行全面的物理层诊断与验证。通过此BIST模块，能够于多种MIPI操作模式下对组合型PHY进行详尽测试，以提升检测的敏感度和控制效率。为满足生产周期及特性评估的需求，已精心设计并部署了一系列测试方案。
当然理解了您的需求。在提供回复时，我会专注地根据您提供的信息进行扩展、改写，确保表述更为优雅和高级，同时保持与原内容意思的一致性。请随时分享需要优化处理的语句或段落，我将竭力满足您的要求。
Synaptics Incorporated, a pioneering provider of advanced human interface solutions, has achieved an industry-first by incorporating both MIPI C-PHY and D-PHY in their TX solution for display applications. The VXR7200 VR Bridge serves as an exceptional connectivity medium designed to leverage full VESA DP1.4 bandwidth capabilities via system-integrated USB Type-C cables.
Optimized specifically for VR, AR, and MR bimanual headset displays featuring resolutions up to 3k x 3k @ 120Hz, the VXR7200 is enhanced with DSC compression technology that ensures an unparalleled HMD user experience. Complementing this setup, the Synaptics R63455 VR Display Driver IC adeptly drives display panels using specialized VR display timing modes.
This strategic alliance of cutting-edge technologies underscores Synaptics' commitment to innovation and superior performance in crafting immersive, high-resolution visual experiences for Virtual Reality enthusiasts.
VXR7200 VR桥芯片精心设计，专为高效管理DisplayPort和MIPI端而生，其与GPU处理器间的互动无缝对接，确保满足视频显示需求，包括但不限于子像素渲染、420/444颜色格式、8位/10位深度以及压缩参数与帧定时分配。
此外，Mixel MIPI C-PHY/D-PHY和DSI-2控制器在与显示驱动器IC交流时发挥关键作用。它们精准配置视频参数如格式、压缩设置、面板刷新周期、建立时间、背光调节以及局部调光功能，确保视觉体验的极致优化。
为实现对兼容六种 MIPI C-PHY 和八个 MIPI D-PHY 数据通道的强大适配能力，每个链路均整合了两组 Mixel Combo C-PHY/D-PHY 实例与 DS-2 控制器的协同运作。这一设计使得单个桥接芯片能够充分利用相同的物理引脚资源，以支持双倍的数据吞吐量，并为具有不同分辨率、带宽需求及压缩配置的选择提供高度灵活性。

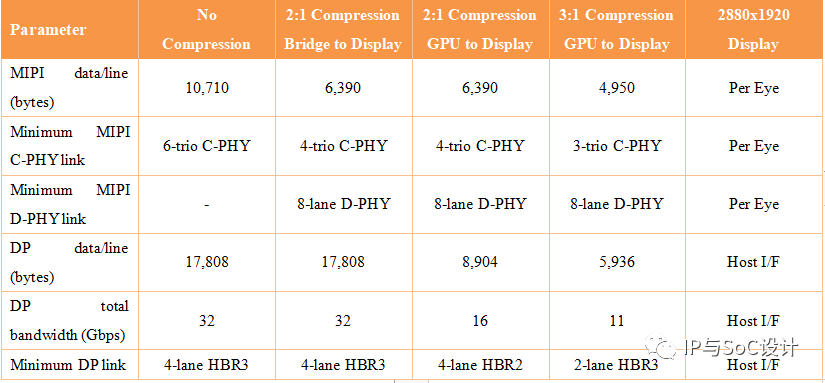

表 1 深入探讨了引入双模 C-PHY/D-PHY 接口的必要性，这一接口不仅满足了多样化应用的需求，还确保了在面对不同代显示面板时拥有卓越兼容性和配置能力。通过此设计，设备能在广泛的场景下实现高效数据传输与处理，同时最大限度地优化系统资源利用。
Table 1 elucidates the supported data rates for various configurations of a bridge chip, providing insightful information on its operational capabilities under diverse setups.
下述表格展示了在借助分辨率为2880x1920的双屏显示器配合90Hz刷新率进行显示时，每一视眼所涉及的不同配置实例。为确保无压缩状态下的顺畅运作，DP链路需被配置以承载32Gbps带宽的4通道HBR3标准；此配置需要与MIPI接口端上对应的6组C-PHY三重组合力相匹配，方能实现对显示屏的有效驱动。D-PHY显然不适用于此场景，因其提供的最大带宽未能满足上述系统级别的功能需求；相反，具备相应支持的C-PHY则是关键所在，以确保这一核心功能得以顺利实现与执行。
启用桥接模式或GPU显示压缩功能后，系统能够灵活地选择利用D-PHY通道或C-PHY三重组合的配置方式，旨在实现资源的最佳配置和效率提升，在确保传输所需MIPI带宽的同时，进一步优化整体功耗表现。
以下是两张快照的呈现，它们揭示了Synaptics VXR7200 VR桥接集成电路内嵌入的Mixel双模C-PHY/D-PHY组件的测试反馈。
该VXR7200桥接芯片在硅片层面与Mixel组合PHY IP及DSI-2控制器的集成取得里程碑式的成功，并已顺利进入量产阶段，目前处于商品化状态。
图三描绘了在每秒2.5吉位速率下的Mixel MIPI C-PHY光电图景，展现了其卓越的信号传输特性。
请见图四：在2.5吉比特每秒的速率下呈现的Mixel MIPI D-PHY眼图，展示了信号质量与传输特性之间的微妙关系。此视觉化描绘了信号波形的动态范围和脉冲宽度，对评估高速数据通讯系统的性能至关重要。通过观察该图表，可以直观地识别出信号完整性、串扰及信号失真等问题的关键指标。
此图不仅提供了一个详细而清晰的画面展示Mixel MIPI D-PHY在特定速率下的行为，而且也突出了在高传输速度下保持数据完整性和稳定性所面临的挑战与考量。对于工程师和研究者而言，它是深入探讨并优化此类高速接口技术的重要资源。
在多元化的应用场景中，虚拟现实、增强现实及混合现实技术持续展现出其广泛的影响力与潜力。伴随着市场对功耗效率、延迟时间以及电磁干扰下的高带宽传输需求的不断提升，对于XR应用而言，选择合适的接口解决方案显得尤为重要。
Mixel所提供的双模C-PHY/D-PHY IP产品，凭借其独特性、灵活性及通用性，成为系统启动与特定应用场景的理想之选。这一IP解决方案旨在满足 XR 显示器和传感器等复杂应用的需求，通过支持多链路配置，Mixel的产品能够为各种XR设备提供稳定且高效的通信连接，从而确保了用户体验的极致化，同时优化了系统的整体性能表现。
